Высокопроизводительное решение с PoE и статической маршрутизацией
IGS-4215-16P4X — это промышленный коммутатор PLANET L2+ Managed Gigabit PoE+ с креплением на DIN-рейку, поддерживающий статическую маршрутизацию L2+ для улучшения связи между VLAN и повышения эффективности сети. Он имеет 16 портов 10/100/1000BASE-T с 802.3at PoE+ (до 36 Вт на порт) и 4 оптоволоконных слота 10GBASE-X SFP+ для высокоскоростных восходящих соединений.
С общим бюджетом мощности PoE в 360 Вт (достижимым при наличии двух входов питания), он поддерживает различные устройства PoE, включая IP-камеры и беспроводные точки доступа. Работая при экстремальных температурах от -40 до 75 °C, IGS-4215-16P4X отличается расширенным управлением PoE, поддержкой двойного стека IPv6/IPv4. Коммутатор собран в прочном алюминиевом корпусе IP30. Его консольный порт USB Type-C обеспечивает простое управление, что делает его надежным выбором для сложных промышленных условий.
Функции кибербезопасности для минимизации рисков
IGS-4215-16P4X поддерживает протоколы SSHv2 и TLSv1.3 для обеспечения надежной защиты от расширенных угроз. Он включает в себя ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, Dynamic ARP Inspection Protection, управление учетными записями пользователей RADIUS и TACACS+, аутентификацию SNMPv3 и т. д., дополняя его как комплексное решение безопасности.
Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства
Благодаря поддержке протокола Modbus TCP/IP IGS-4215-16P4X может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Он позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

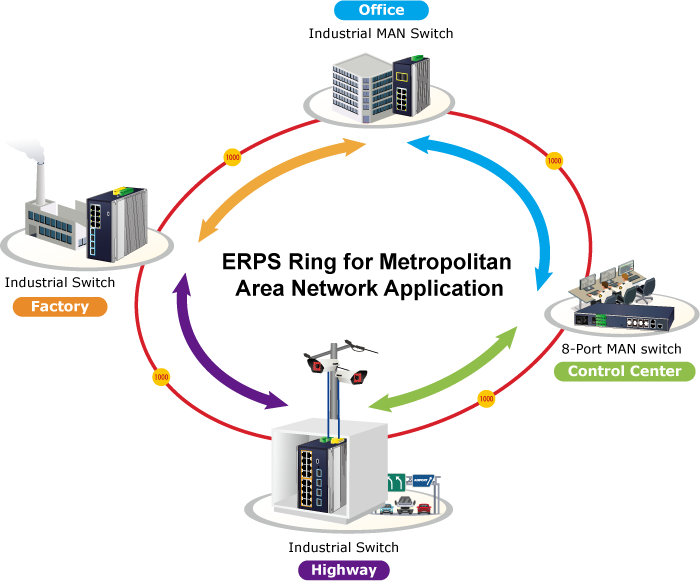

Redundant Ring, быстрое восстановление для критически важных сетевых приложений
WGS-5225-8T2SV поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) для повышения надежности системы и времени безотказной работы в различных средах.
Надежное питание IEEE 802.3at PoE+ и высокая скорость передачи данных
IGS-4215-16P4X разработан для сетей с малыми и средними требованиями к мощности PoE, соответствующих стандарту IEEE 802.3at PoE+. Он обеспечивает бюджет 360 Вт на своих 16 портах PoE+, причем каждый порт поддерживает до 36 Вт мощности. Это делает его идеальным для питания ряда устройств PoE средней мощности (PD) по стандартному кабелю Ethernet Cat5e/6.
IGS-4215-16P4X лучше подходит для работы с несколькими устройствами, которым требуется умеренная мощность. Это отличный выбор для:

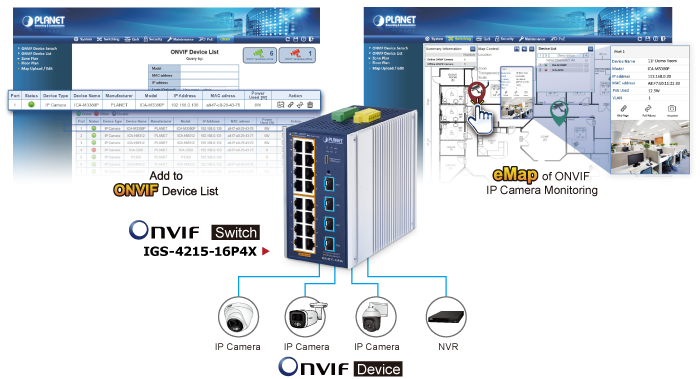

Поддержка ONVIF обеспечивает эффективный и централизованный контроль над продуктами безопасности на базе IP
Коммутатор IGS-4215-16P4X предлагает поддержку ONVIF как часть универсального набора функций для бесшовной интеграции с IP-камерами наблюдения. С помощью графического веб-интерфейса коммутатора пользователи могут легко находить и отображать все устройства, совместимые с ONVIF, в своей локальной сети.
Пользователи также могут загружать планы этажей в коммутатор и размещать на них камеры IP-наблюдения для более интуитивного планирования и более быстрого осмотра в будущем. Кроме того, веб-интерфейс предоставляет информацию о наблюдении в режиме реального времени, онлайн-/оффлайн-статус и возможность удаленной перезагрузки камер.

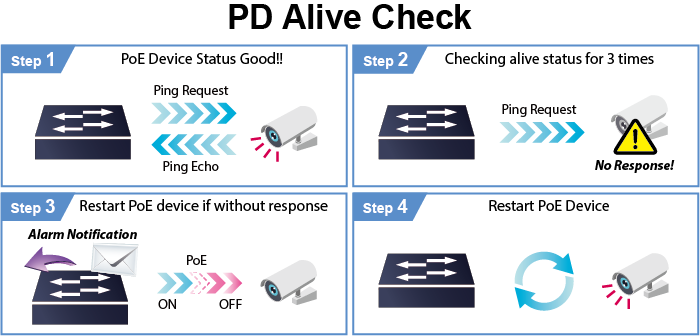

Проверка работоспособности устройства PoE (PD alive check)
IGS-4215-16P4X можно настроить для мониторинга состояния PD устройства в режиме реального времени посредством эхо-запроса. Как только PD перестанет работать и отвечать, коммутатор сбросит питание порта PoE и вернет PD в работу. Это значительно повысит надежность сети и снизит нагрузку на администратора.

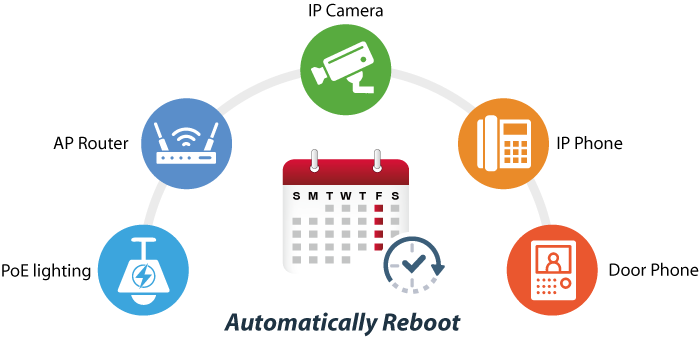

Запланированный сброс питания (Scheduled Power Recycling)
IGS-4215-16P4X позволяет перезагружать каждую из подключенных IP-камер PoE или точек беспроводного доступа PoE согласно расписанию. Тем самым он уменьшает вероятность сбоя IP-камеры или точки доступа в результате переполнения буфера.

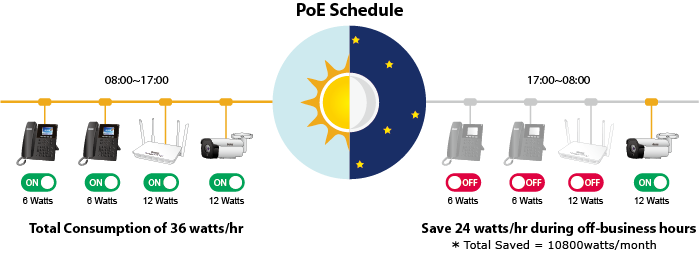

PoE Schedule экономит электроэнергию
В соответствии с тенденцией энергосбережения во всем мире и вкладом в защиту окружающей среды на Земле, IGS-4215-16P4X может эффективно управлять источником питания, помимо своей способности выдавать питание высокой мощности. Встроенная функция «PoE schedule» помогает включать или отключать подачу питания для каждого порта PoE в течение определенных интервалов времени. Это мощная функция, помогающая малым и средним предприятиям экономить электроэнергию и деньги. Это также повышает безопасность за счет отключения питания устройств, которые не должны использоваться в нерабочее время.
Питание 802.3at PoE+ и передача данных на большое расстояние
В режиме «Extend» IGS-4215-16P4X работает для каждого порта в дуплексном режиме со скоростью 10 Мбит/с, и при этом может поддерживать выходную мощность PoE 15 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 м по кабелю Ethernet UTP. Расширенный диапазон позволяет подавать питание PoE на большие расстояния без необходимости использования дополнительных кабелей или электрических розеток, что значительно снижает затраты на установку и при этом сохраняет надежность сети.

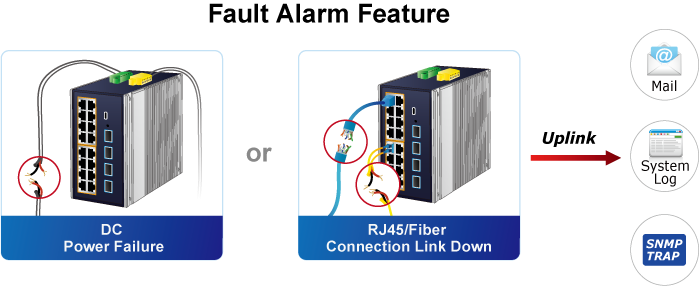

Эффективная сигнализация для лучшей защиты
IGS-4215-16P4X оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

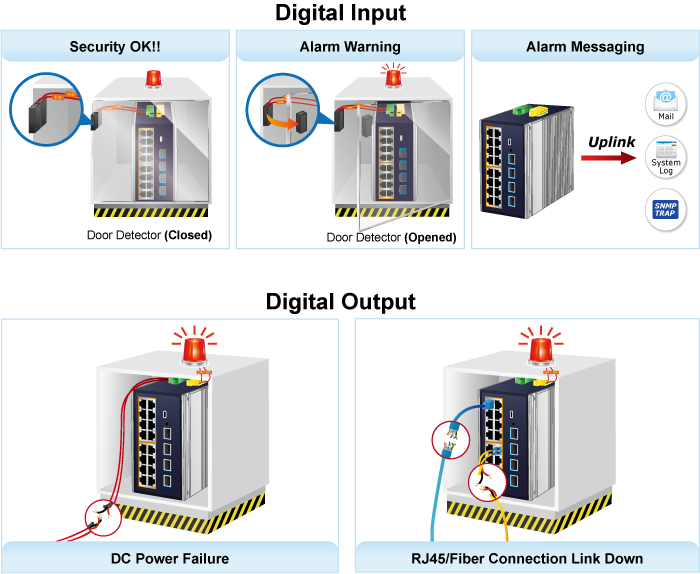

Дискретный ввод/вывод для систем сигнализации
Серия IGS-4215 оснащена цифровым входом и цифровым выходом на передней панели. Этот интерфейс позволяет пользователям использовать цифровой вход для обнаружения и регистрации состояния внешнего устройства (например, детектора взлома двери) и отправки сигнала тревоги о событии администраторам. Цифровой выход можно использовать для отправки сигнала тревоги всякий раз, когда у IGS-4215-16P4X происходит потеря связи с портом или сбой питания.
Сложные условия эксплуатации
Благодаря алюминиевому промышленному корпусу с защитой IP30 IGS-4215-16P4X обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным электрическим скачкам, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением. Имея возможность работать в диапазоне температур от -40 до 75 градусов Цельсия, IGS-12040MT можно размещать практически в любых сложных условиях.
Надежная защита
IGS-4215-16P4X выдерживает контактный разряд ±6 кВ постоянного тока и воздушный разряд ±8 кВ постоянного тока, защищая сеть Ethernet от электростатического разряда. Он также поддерживает устойчивость к скачкам напряжения ±4 кВ для повышения стабильности продукта и защищает сети пользователей от разрушительных атак электростатического разряда, гарантируя, что работа не будет прервана.

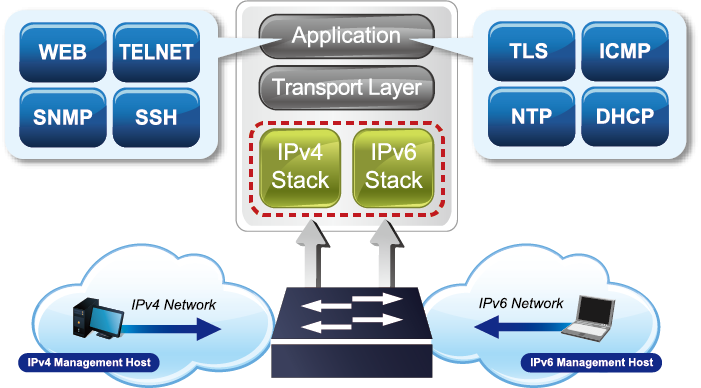

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления
Коммутатор IGS-4215-16P4X обеспечивает высокопроизводительную передачу и расширенные функции уровня 2 и уровня 4, а также статическую маршрутизацию IPv4 и IPv6 уровня 3. Она обеспечивает эффективную маршрутизацию между различными VLAN и IP-адресами, предлагая безопасное, гибкое и простое сетевое решение для различных приложений.

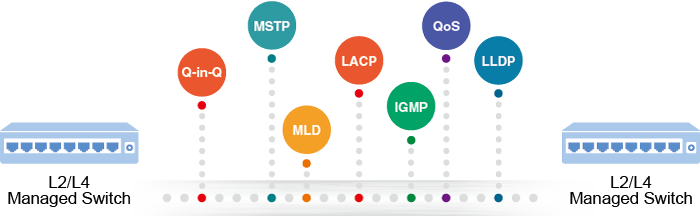

Надежные функции уровня 2
IGS-4215-16P4X можно запрограммировать на расширенные функции управления коммутатором, такие как динамическое агрегирование каналов портов, 802.1Q VLAN, Q-in-Q VLAN, протокол Multiple Spanning Tree Protocol (MSTP), защита петель и BPDU, отслеживание IGMP и отслеживание MLD. Благодаря динамическому агрегированию каналов портов коммутатор позволяет создавать высокоскоростной транк. Например, он может объединять четыре порта 10G, создавая устойчивое соединение 40 Гбит/с с поддержкой отказоустойчивости. Кроме того, включение протокола обнаружения на уровне канала (LLDP) улучшает функциональность уровня 2, предоставляя важную информацию о соседних устройствах в локальном домене широковещательной рассылки.
Эффективное управление трафиком
IGS-4215-16P4X оснащен надежными функциями QoS и мощным управлением трафиком, что позволяет расширить услуги для решений бизнес-класса по передаче данных, голоса и видео. Функциональность поддерживает управление штормом широковещательной / многоадресной / одноадресной рассылки, управление полосой пропускания каждого порта, приоритет QoS 802.1p/CoS/IP и DSCP. Это гарантирует наилучшую производительность при передаче VoIP и видеопотоков, а также позволяет предприятиям в полной мере использовать преимущества ограниченных сетевых ресурсов.
Расширение сетевой безопасности
PLANET IGS-4215-16P4X поддерживает список управления доступом (ACL) от уровня 2 до уровня 4 IPv4/IPv6 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Благодаря функции защищенного порта связь между граничными портами может быть предотвращена, чтобы гарантировать конфиденциальность пользователя. Кроме того, функция безопасности порта позволяет ограничить количество сетевых устройств на данном порту. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.
Обеспечение сетевой целостности
IGS-4215-16P4X также обеспечивает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак с отслеживанием IP-адресов и отбрасывания пакетов ARP с неверным MAC-адресом. Его точность, согласованность и надежность данных могут передаваться по сети. Более того, он гарантирует, что информация останется неизменной во время передачи, а сама сеть будет защищена от несанкционированного доступа или атак.
Удобное и безопасное управление
Для эффективной работы IGS-4215-16P4X оснащен веб-интерфейсом, Telnet и SNMP-интерфейсом управления.
Кроме того, он также предлагает безопасное удаленное управление через соединения SSHv2, TLSv1.3 и SNMP v3 которые шифруют содержимое пакета в каждом сеансе.

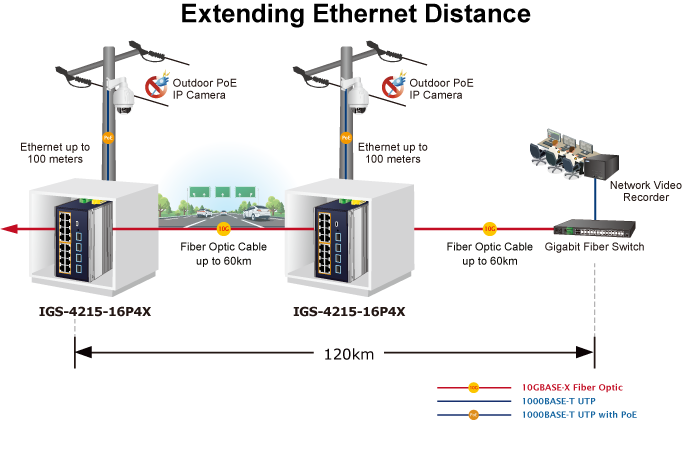

Гибкое решение для больших расстояний
Появление 10G Ethernet знаменует собой значительный прогресс в технологии Ethernet. IGS-4215-16P4X — мощное сетевое устройство с четырьмя слотами 10G SFP+, поддерживающими три различные скорости. Эти слоты могут работать на скорости 10GBASE-SR/LR или 1G/2,5GBASE-SX/LX в обратном направлении, предоставляя администраторам гибкость в выборе наиболее подходящего трансивера SFP/SFP+ в зависимости от требуемого расстояния и скорости передачи. Благодаря широкой полосе пропускания и надежной вычислительной мощности IGS-4215-16P4X представляет собой эффективное решение для администраторов, стремящихся улучшить свою сетевую инфраструктуру.

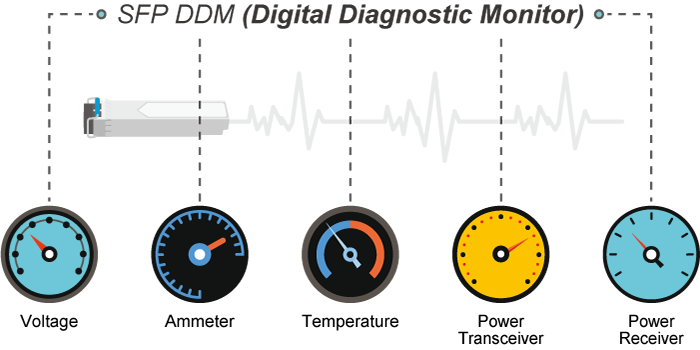

Интеллектуальный механизм диагностики SFP
IGS-4215-16P4X поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.
Решение для удаленного управления
Универсальная система управления сетью PLANET (UNI-NMS), приложение NMSViewerPro и CloudViewerPro обеспечивают надежную поддержку ИТ-персонала в эффективном управлении и мониторинге всех сетевых устройств, включая IGS-4215-16P4X, из удаленных мест. Эти системы, предназначенные для развертывания как на предприятиях, так и в отраслях, где GIGS-4215-16P4X используется удаленно, позволяют выявлять ошибки или неисправные состояния без необходимости посещения объекта. Благодаря решению PLANET для удаленного управления предприятиями всех типов теперь можно быстро и эффективно управлять с помощью единой платформы, упрощая операционный контроль.

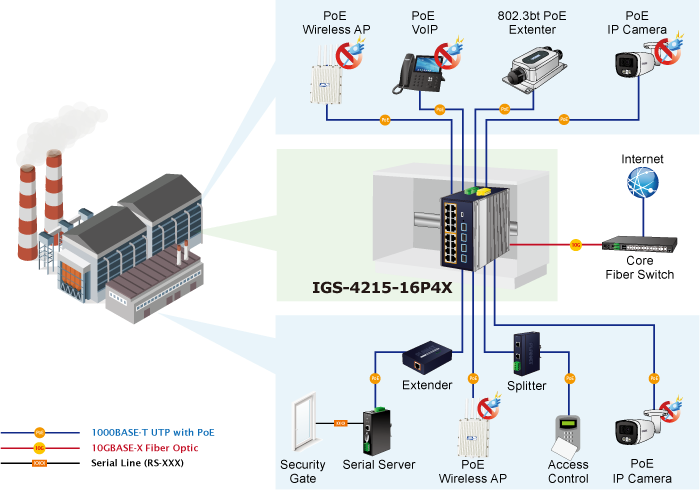

Коммутатор PoE+ промышленного класса для автоматизации и безопасности зданий
IGS-4215-16P4X, подходящий для зданий со строгим соблюдением мер безопасности, с 16 интерфейсами питания Gigabit Ethernet 802.3at PoE+ позволяет легко обеспечить централизованное питание для системы IP-телефонии, системы IP-наблюдения и группы беспроводных точек доступа. в суровых промышленных условиях. Например, можно легко установить 16 IP-камер PoE или беспроводные точки доступа PoE для наблюдения или создать среду беспроводного роуминга в промышленной зоне. Без ограничения мощности розетки IGS-4215-16P4X упрощает и повышает эффективность установки IP-камер или беспроводных точек доступа.
Идеальное решение для интеграции IP-камеры PoE и системы NVR
IGS-4215-16P4X оснащен 16 портами 10/100/1000BASE-T 802.3at PoE+, что обеспечивает достаточное питание для 16 IP-камер PoE одновременно. Кроме того, его четыре интерфейса 10GBASE-X SFP+ обеспечивают бесшовное подключение к основному оптоволоконному коммутатору, позволяя отправлять видеопотоки на NVR и центр мониторинга. Благодаря высокопроизводительной архитектуре коммутатора IGS-4215-16P4X гарантирует, что записанные видеофайлы со всех подключенных камер эффективно хранятся в системе NVR. Кроме того, систему NVR можно управлять и контролировать локально по локальной сети или удаленно через Интернет. IGS-4215-16P4X обеспечивает надежное и экономичное решение для защищенных систем видеонаблюдения.
Physical Port
Power over Ethernet
Industrial Protocol
Industrial Case and Installation
Digital Input and Digital Output
Switching
Layer 3 IP Routing Features
Layer 2 Features
Quality of Service
Multicast
Security
Management
Hardware Specifications | |
---|---|
Copper Ports | 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 16) |
PoE Injector Port | 16 ports with 802.3at PoE+ injector function (Ports 1 to 16) |
SFP+ Ports | 4 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG4) Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX SFP transceivers |
Console | 1 x USB Type C to RS232 serial port (115200,8, N, 1) |
Reset Button | > 5 sec: Factory default |
Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
Alarm | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
Digital input (DI) | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. |
Digital output (DO) | 2 digital output (DO): Open collector to 24V DC, 100mA max. |
Power Requirements | 48~54V DC, 9A (max.) |
Power Consumption/ Dissipation | DC (system on) Max. 9.1 watts / 31.06BTU DC (Full loading) Max. 402 watts/1,372.1BTU |
Dimensions (W x D x H) | 86 x 135 x 152 mm |
Weight | 1,754g |
Enclosure | IP30 aluminum case |
Installation | DIN-rail kit and wall-mount ear |
ESD Protection | Contact Discharge 6KV DC Air Discharge 8KV DC |
LED | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O.(Green) I/O (Red) Per 10/100/1000T RJ45 PoE+ Port: Up 1000 LNK/ACT (Green) 10/100 LNK/ACT (Amber) Down PoE-in-Use (Amber) Per 10G SFP Interface: 1G/2.5G LNK/ACT (Green) 100/10G LNK/ACT (Amber) |
Switching Specification | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 112Gbps/non-blocking |
Switch Throughput@64 bytes | 83.33Mpps @64 bytes |
MAC Address Table | 32K entries |
Shared Data Buffer | 12Mbits |
Flow Control | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
Jumbo Frame | 12 Kbytes |
Power over Ethernet | |
PoE Standard | IEEE 802.3at Power over Ethernet Plus/PSE |
PoE Power Supply Type | End-span |
Power Pin Assignment | 802.3at PoE: End-span: 1/2(-), 3/6(+) |
PoE Power Output | IEEE 802.3af Standard Per port 48V~51V DC, max. 15.4 watts IEEE 802.3at Standard Per port 51V~54V DC, max. 36 watts |
PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
Max. Number of Class 2 PDs (~6.5 watts) | 16 |
Max. Number of Class 3 PDs (~13 watts) | 16 |
Max. Number of Class 4 PDs (~25.5 watts) | 12 |
PoE Management Functions | |
PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
Enhanced PoE Mode | Standard/Legacy/Force |
Active PoE Device Live Detection | Yes |
PoE Power Recycling | Yes, daily or predefined schedule |
PoE Schedule | 4 schedule profiles |
PoE Extend Mode | Yes, max. up to 250 meters |
Layer 2 Functions | |
Port Mirroring | TX/RX/Both Many-to-1 monitor Up to 4 sessions |
VLAN | 802.1Q tagged VLAN 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs |
Link Aggregation | IEEE 802.3ad LACP and static trunk Supports 8 groups with 8 ports per trunk |
Spanning Tree Protocol | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
IGMP Snooping | IPv4 IGMP snooping v2, v3 IGMP Querier Up to 256 multicast groups |
MLD Snooping | IPv6 MLD snooping v2, v3, up to 256 multicast groups |
Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
QoS | 8 mapping IDs to 8 level priority queues Port number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control |
Ring | Supports ERPS, and complies with ITU-T G.8032 Recovery time |
Layer 3 Functions | |
IP Interfaces | Max. 64 VLAN interfaces |
Routing Table | Max. 32 routing entries |
Routing Protocols | IPv4/IPv6 hardware static routing |
Security Functions | |
Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE Max. 256 ACL entries |
Port Security | Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
MAC Security | IP-MAC port binding MAC filtering Static MAC address, max. 256 static MAC entries |
Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
Management Functions | |
Basic Management Interfaces | USB to RS232 Console Web browser Telnet SNMP v1, v2c |
Secure Management Interfaces | SSHv2, TLSv1.3, SNMPv3 |
System Management | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS System/CloudViewer/CloudViewerPro |
Event Management | Remote/Local Syslog System log |
SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
Environment | |
Operating Temperature | -40 ~ 75 degrees C |
Storage Temperature | -40 ~ 85 degrees C |
Humidity | 5 ~ 95% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
24.01.2025 | 1.3 | IGS-4215-16P4X |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
10.01.2025 | 1.4 | Added IGS-4215-16P4X. |
![]() |
Дата | Версия | Описание | Скачать |
---|---|---|---|
10.02.2025 | 1.4 | Initial release. |
![]() |
Информация для заказа | |
---|---|
IGS-4215-16P4X | Industrial L2/L4 16-Port 10/100/1000T 802.3at PoE + 4-Port 10G SFP+ Managed Ethernet Switch |
Аксессуары | |
---|---|
PWR-240-48 | 240W 48V DC Single Output Industrial DIN-rail Power Supply (-20 ~ 70 °C) |
PWR-480-48 | 480W 48V DC Single Output Industrial DIN-rail Power Supply (-20 ~ 70 °C) |
