Инновационный коммутатор TSN гарантирует скорость доставки критически важных данных

PLANET TSN-5225-4T — это совершенно новый управляемый Ethernet-коммутатор промышленного уровня уровня 2+ с технологией (TSN), который оснащен 4 портами 10/100/1000BASE-T RJ45. Он собран в прочном металлическом корпусе IP30 для стабильной работы в тяжелых условиях и средах. Коммутатор охватывает все уровни сети промышленной автоматизации, от полевой шины до магистральной сети предприятия. Коммутатор гарантирует сквозную передачу высокоприоритетного трафика с низкой задержкой.

TSN-5225-4T можно устанавливать в любых сложных условиях, поскольку он может стабильно работать в диапазоне температур от -40 до 75 градусов C. Также возможен монтаж на DIN-рейку или стену для эффективного использования пространства шкафа.

Построение устойчивого будущего на принципах ESG

TSN-5225-4T может помочь предприятиям повысить эффективность операций и производства, одновременно снижая потребление энергии и потери ресурсов, тем самым увеличивая как экономические, так и социальные выгоды предприятия, что соответствует основным принципам ESG. Например, применение ТСН-5225-4Т в промышленной автоматизации позволяет точно контролировать производственный процесс, снижая потребление энергии и образование отходов. Аналогичным образом, их использование на транспорте может оптимизировать логистические маршруты, смягчая такие проблемы, как выбросы углекислого газа и пробки на дорогах.

Простой путь к TSN-совместимой инфраструктуре

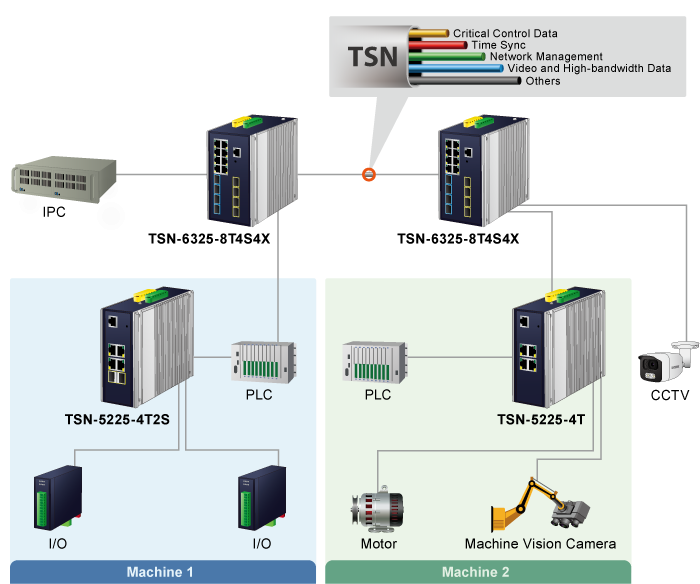

PLANET TSN-5225-4T обеспечивает сетевую связь в режиме реального времени с низкой задержкой для промышленной автоматизации, сетей 5G NR, индустрии 4.0, потокового видео 4K/8K и игровой индустрии VR/AR с использованием технологии Time-sensitivity Networking (TSN) и протокола точного времени IEEE 1588 (PTPv2) для синхронизации времени на всех портах.

TSN-5225-4T поддерживает стандарты TSN IEEE, необходимые для комплексного решения связи в реальном времени. К ним относятся профиль IEEE 802.1AS-REV для синхронизации времени, IEEE 802.1Qbv для улучшений запланированного трафика, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci для попоточной фильтрации и контроля (PSFP). а также репликация и устранение кадров IEEE 802.1CB для обеспечения надежности (FRER) для плавного резервирования.

TSN-5225-4T устраняет необходимость разделения сетей Ethernet информационных технологий (ИТ) и операционных технологий (OT), обеспечивая более универсальный подход к синхронизации и точному времени для современных систем промышленной автоматизации.

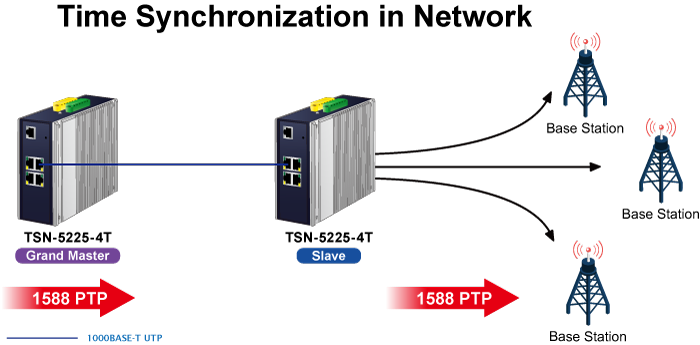

Протокол точного времени IEEE 1588

TSN-5225-4T поддерживает IEEE 1588v2 PTP (протокол точного времени) с аппаратной отметкой времени для точной синхронизации времени в сетях, а также поддерживает режимы Boundary Clock, End to End и Peer to Peer Transparent Clock. Он идеально подходит для телекоммуникационных и операторских приложений Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.

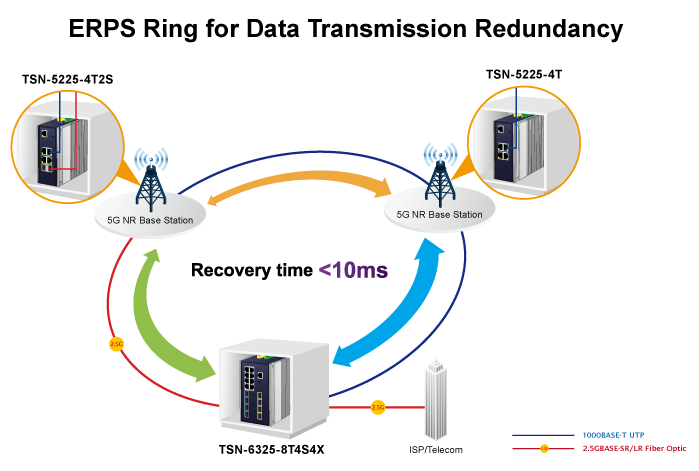

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

TSN-5225-4T поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он включает в себя передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол связующего дерева (802.1s MSTP) и резервную систему ввода питания  для повышения надежности системы и времени безотказной работы в суровых заводских условиях. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

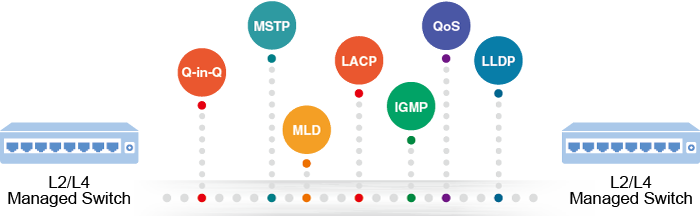

Надежные функции уровня 2

TSN-5225-4T можно запрограммировать для расширенных функций управления коммутатором уровня 2, таких как динамическое агрегирование каналов портов, VLAN с тегами 802.1Q, VLAN Q-in-Q, частная VLAN, протокол множественного связующего дерева (MSTP), уровень 2 на уровень. 4 QoS, контроль полосы пропускания, отслеживание IGMP и отслеживание MLD. Благодаря агрегированию поддерживающих портов TSN-5225-4T позволяет работать с высокоскоростной транковой группой, которая имеет несколько портов, а также поддерживает аварийное переключение.

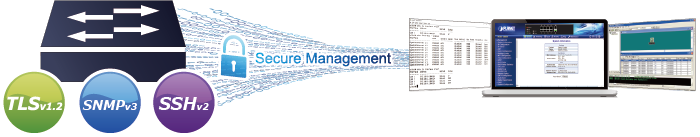

Функции кибербезопасности для минимизации рисков

Функции кибербезопасности, которые практически не требуют усилий и затрат, включают защиту управления коммутатором и повышенную безопасность критически важной сети. Протоколы SSHv2 и TLSv1.2 используются для обеспечения надежной защиты от сложных угроз. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддерживаемому протоколу Modbus TCP/IP TSN-5225-4T может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Оно позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах, состояние связи, а также состояние цифровых входов и выходов, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего завода.

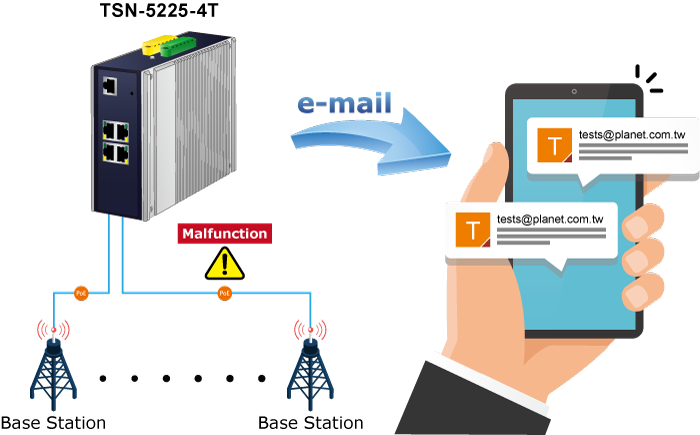

Оповещения SMTP/SNMP

TSN-5225-4T предоставляет функцию оповещения о событиях, помогающую диагностировать неисправное устройство из-за разрыва сетевого соединения или реакции на перезагрузку.

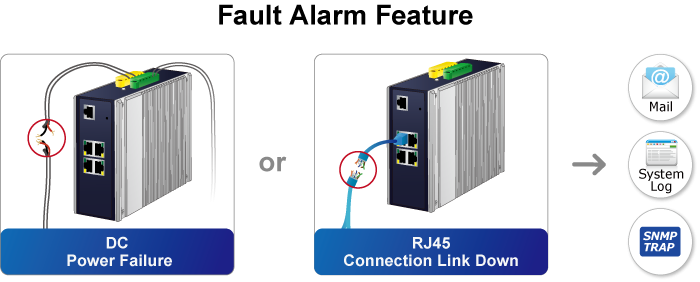

Эффективная сигнализация для лучшей защиты

TSN-5225-4T поддерживает функцию Fault Alarm, которая может предупредить пользователей, если с коммутаторами что-то не так. Благодаря этой функции пользователям не придется тратить время на поиск

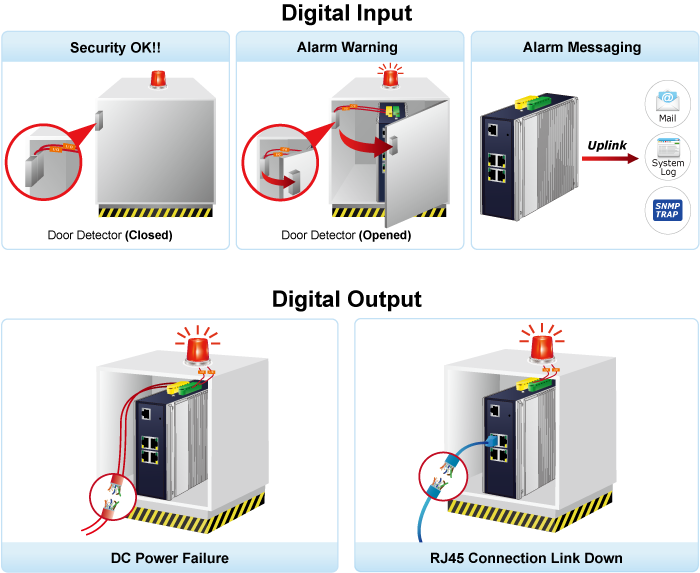

Дискретный ввод/вывод для систем сигнализации

TSN-5225-4T оснащен дискретным интерфейсом ввода и вывода. Внешний сигнал тревоги позволяет пользователям использовать цифровой вход для обнаружения и регистрации состояния внешнего устройства (например, детектора взлома двери) и отправки сигнала тревоги о событии администраторам. Цифровой выход можно использовать для оповещения администраторов, если на порте TSN-5225-4T отображается сообщение об отсутствии связи, наличии соединения или сбое питания.

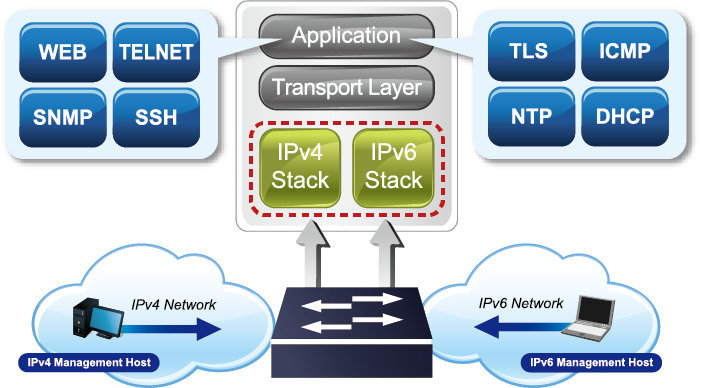

Совместимость со стеками протоколов IPv6/IPv4

Полностью поддерживая протоколы IPv4 и IPv6, TSN-5225-4T может работать с исходной сетевой структурой IPv4, а также поддерживать новую сетевую структуру IPv6 сейчас и в будущем. Поскольку растет число сетевых устройств, а потребность в более широкой адресации и повышении безопасности становится критической, GPN-400ACV является лучшим выбором для интернет-провайдеров при создании пограничной службы IPv6 FTTx для подключения к сети IPv6.

Эффективное управление

Для эффективного управления TSN-5225-4T  оснащен интерфейсами командной строки, Web и SNMP.

• Благодаря встроенному веб-интерфейсу управления коммутатор предлагает простые в использовании средства управления и настройки, не зависящие от платформы.

• Для текстового управления к нему можно получить доступ через Telnet и консольный порт.

• Для стандартного программного обеспечения для мониторинга и управления предлагается соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.

Мощная сетевая безопасность

TSN-5225-4T предлагает комплексный список управления доступом (ACL) от уровня 2 до уровня 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и получателя, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов. С помощью функции частной VLAN связь между пограничными портами может быть предотвращена для обеспечения конфиденциальности пользователей.

Расширенная защита IP-сети

TSN-5225-4T также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

Хороший контроль трафика

TSN-5225-4T оснащен мощными функциями управления трафиком и QoS для улучшения услуг связи со стороны телекоммуникационных компаний и интернет-провайдеров. Функции QoS включают в себя классификаторы трафика уровня 4 на скорости проводной сети и ограничение полосы пропускания, которые особенно полезны для мультитенантных устройств, мультибизнес-подразделений, приложений телекоммуникационных компаний и поставщиков сетевых услуг. Это также позволяет промышленной среде в полной мере использовать преимущества ограниченных сетевых ресурсов и гарантирует наилучшую производительность при передаче VoIP и видеоконференций.

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления

Чтобы помочь клиентам оставаться на вершине своего бизнеса, TSN-5225-4T не только обеспечивает высокую производительность передачи и отличные технологии уровня 2, но также функцию программной маршрутизации VLжAN IPv4/IPv6, которая позволяет соединять разные VLAN и разные IP-адреса для целей получения высокозащищенного, гибкого управления и простой сетевой среды.

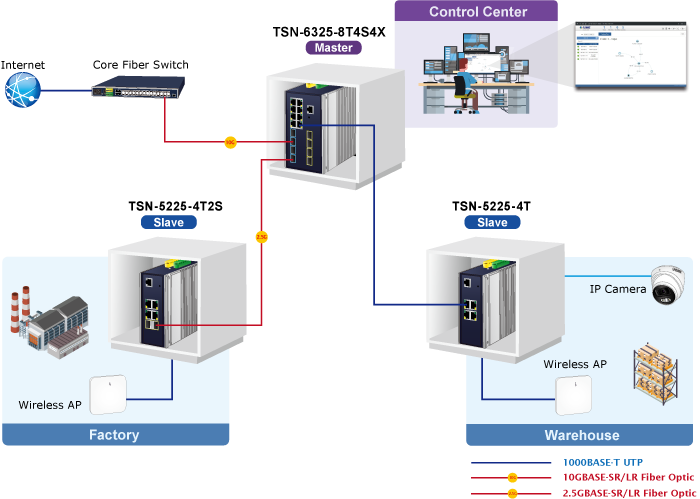

Решение для удаленного управления

Универсальная система управления сетью PLANET (UNI-NMS) и приложение CloudViewer помогают ИТ-персоналу дистанционно управлять всеми сетевыми устройствами и отслеживать рабочее состояние PD. Таким образом, они предназначены как для предприятий, так и для отраслей, где размщение PD может быть удаленным, снимая необходимость посещения фактического местоположения после обнаружения ошибки или неисправного состояния. С помощью приложения UNI-NMS или CloudViewer можно быстро и эффективно управлять всеми видами бизнеса с одной платформы.
