Инновационный промышленный Ethernet-коммутатор TSN гарантирует доставку срочных данных

PLANET TSN-6325-8T4S4X — это совершенно новый управляемый Ethernet-коммутатор промышленного класса 3-го уровня  с чувствительной ко времени сетью (TSN), оснащенный 8 портами 10/100/1000BASE-T RJ45, 4 портами 1G/2,5GBASE-X SFP и 4 портами 10GBASE-SR/LR SFP+. Коммутатор поддерживаеь IP-маршрутизацию уровня 3 и собран в прочном металлическом корпусе со степенью защиты IP30,который обеспечивают стабильную работу в тяжелых условиях. TSN-6325-8T4S4X охватывает все уровни сети промышленной автоматизации, от полевой шины до заводской магистрали. И это гарантирует сквозную передачу высокоприоритетного трафика с низкой задержкой.

Благодаря оптоволоконным интерфейсам 10 Гбит/с TSN-6325-8T4S4X может обрабатывать большие объемы данных в безопасной топологии, связанной с промышленной магистралью, базовой станцией 5G NR или беспроводной точкой доступа Wi-Fi6/6E. TSN-6325-8T4S4X способен обеспечить неблокирующую коммутационную матрицу и пропускную способность на скорости до 116 Гбит/с в диапазоне температур от -40 до 75 градусов C. Коммутатор сильно упрощает задачу обновления сети для достижения высокой пропускной способности.

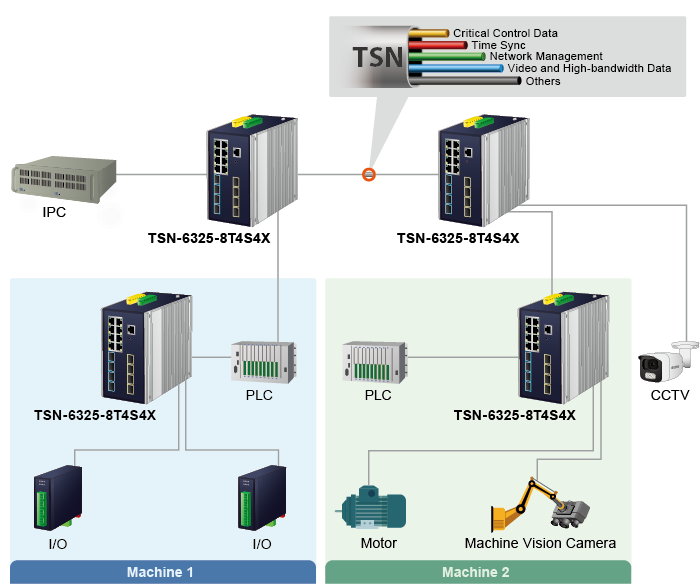

Упрощенный путь к TSN-совместимой инфраструктуре

PLANET TSN-6325-8T4S4X обеспечивает сетевую связь в режиме реального времени с малой задержкой для промышленной автоматизации, сетей 5G NR, индустрии 4.0, потокового видео 4K/8K и игровой индустрии виртуальной/дополненной реальности с использованием технологии Time-sensitive Networking (TSN). и протокол точного времени IEEE 1588 (PTPv2) для синхронизации времени на всех портах.

TSN-6325-8T4S4X поддерживает стандарты TSN IEEE, необходимые для комплексного решения для связи в реальном времени. К ним относятся профиль IEEE 802.1AS-REV для синхронизации времени, улучшения IEEE 802.1Qbv для запланированного трафика, вытеснение кадров IEEE 802.1Qbu, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci для фильтрации и контроля потоков (PSFP) и Репликация и устранение кадров IEEE 802.1CB для обеспечения надежности (FRER) для плавного резервирования.

TSN-6325-8T4S4X устраняет необходимость разделения сетей Ethernet для информационных технологий (IT) и операционных технологий (OT), обеспечивая более универсальный подход к синхронизации и точной синхронизации для современных систем промышленной автоматизации.

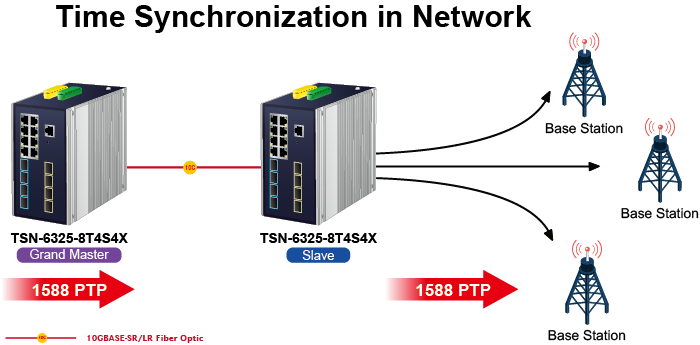

Протокол точного времени IEEE 1588

TSN-6325-8T4S4X поддерживает IEEE 1588v2 PTP (протокол точного времени) с аппаратной отметкой времени для точной синхронизации времени в сетях и поддерживает режимы Boundary Clock, End-to-End и Peer-to-Peer Transparent Clock. Он идеально подходит для телекоммуникационных и операторских приложений Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.

Интерфейсы 10GBASE-X SFP+ с высокой пропускной способностью для множества разнообразных приложений

TSN-6325-8T4S4X может достигать высокой скорости 10 Гбит/с по оптоволоконному кабелю, что помогает ускорить передачу больших объемов данных.

Волоконно-оптические интерфейсы 10GBASE-X SFP+ поддерживают три скорости: 10GBASE-SR/LR, 2500BASE-X и 1000BASE-SX/LX, что означает, что теперь администратор может гибко выбирать подходящий приемопередатчик SFP/SFP+ в соответствии с расстоянием передачи или типом передачи. скорость, необходимая для эффективного расширения сети. TSN-6325-8T4S4X обеспечивает широкую полосу пропускания и высокую вычислительную мощность.

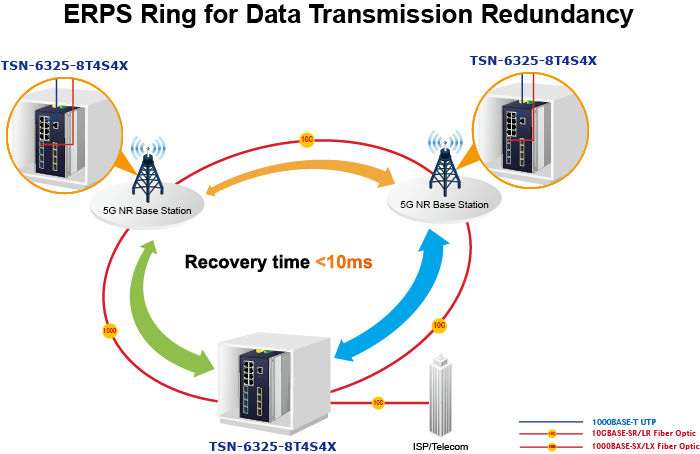

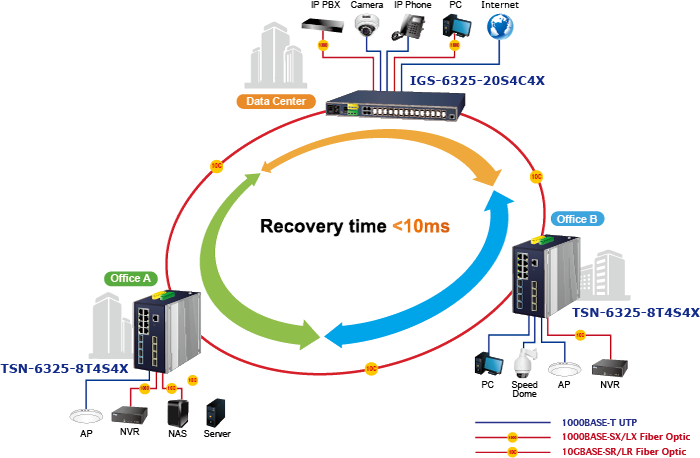

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

TSN-6325-8T4S4X поддерживает технологию Redundant Ring и обладает мощными возможностями быстрого самовосстановления для предотвращения сбоев и внешних вторжений. Он включает в себя передовую технологию ERPS (Ethernet Ring Protection Switching) ITU-T G.8032, протокол Spanning Tree Protocol (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в суровых промышленных условиях. В типичной простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

Поддержка маршрутизации уровня 3

TSN-6325-8T4S4X позволяет администратору легко повысить эффективность сети, настроив статическую маршрутизацию VLAN IPv4/IPv6 уровня 3 вручную, а параметры RIP (протокол информации о маршрутизации) или OSPF (сначала открыть кратчайший путь) автоматически.

RIP может использовать количество переходов в качестве метрики маршрутизации и предотвращать петли маршрутизации, вводя ограничение на количество переходов, разрешенных на пути от источника к месту назначения.

OSPF — это внутренний протокол динамической маршрутизации для автономной системы, основанный на состоянии канала. Протокол создает базу данных для состояния канала путем обмена состояниями канала между коммутаторами уровня 3, а затем использует алгоритм Shortest Path First для создания таблицы маршрутов на основе этой базы данных.

Надежные функции уровня 2

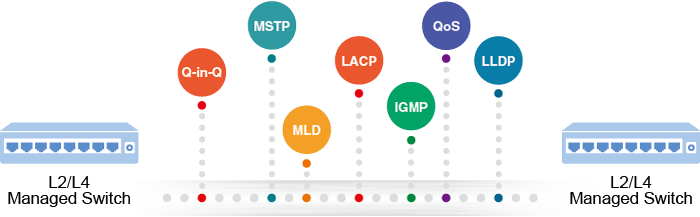

TSN-6325-8T4S4X  может использовать расширенные функции управления коммутатором, таких как динамическая агрегация портов, VLAN 802.1Q и Q-in-Q VLAN, протокол Multiple Spanning Tree Protocol (MSTP), защита от петель и BPDU, отслеживание IGMP и MLD. Благодаря агрегации каналов TSN-6325-8T4S4X позволяет использовать высокоскоростную магистраль в сочетании с несколькими портами, а также поддерживает аварийное переключение. Кроме того, поддерживается протокол обнаружения канального уровня (LLDP) — протокол уровня 2, который поможет в обнаружении базовой информации о соседних устройствах в локальном широковещательном домене.

Функции кибербезопасности для минимизации рисков

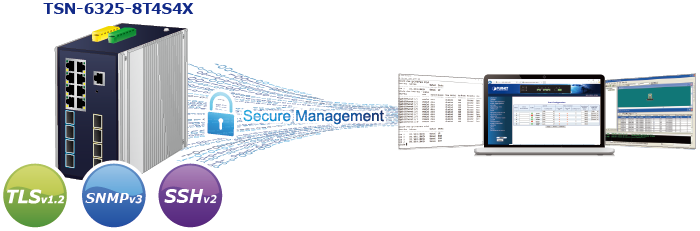

Встроенные функции кибербезопасности защищают управление коммутатором в критически важной сети и практически не требует усилий и затрат для установки. Протоколы SSHv2 и TLSv1.2 используются для обеспечения надежной защиты от сложных угроз. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий, нежели прежде.

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддерживаемому протоколу Modbus TCP/IP TSN-6325-8T4S4X может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных на производственных площадках. Он позволяет администраторам удаленно контролировать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах, состояние связи, а также состояние цифровых и цифровых входов, что позволяет легко осуществлять расширенный мониторинг и техническое обслуживание всего предприятия.

SMTP/SNMP Trap Event Alert

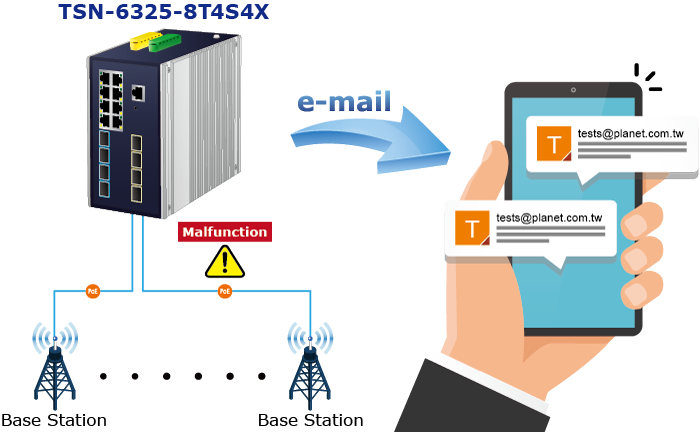

TSN-6325-8T4S4X предоставляет функцию оповещения о событиях, помогающую диагностировать неисправное устройство из-за разрыва сетевого соединения или реакции на перезагрузку.

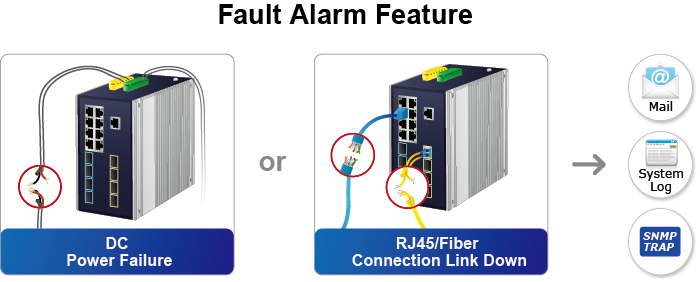

Эффективная сигнализация для лучшей защиты

TSN-6325-8T4S4X поддерживает функцию Fault Alarm, которая может предупредить пользователей, если с коммутаторами что-то не так. Благодаря этой идеальной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

Дискретный ввод/вывод для систем сигнализации

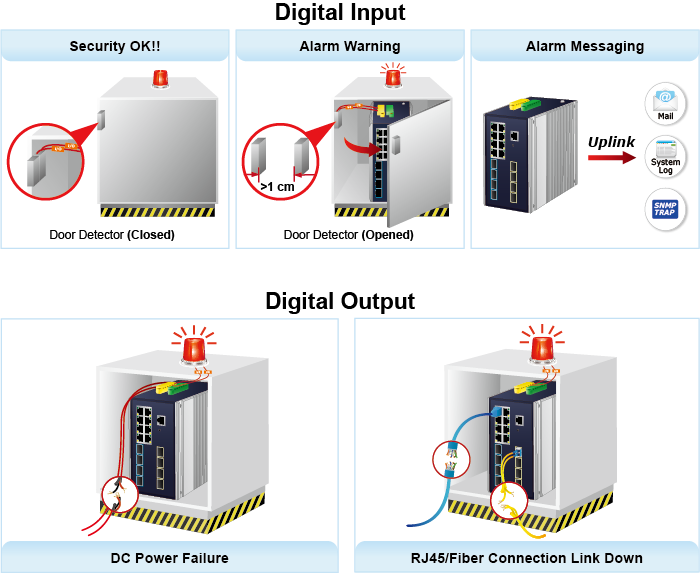

TSN-6325-8T4S4X помогает сетевым администраторам эффективно управлять непредвиденными ситуациями в сети, предоставляя цифровой вход и цифровой выход для внешнеей сигнализации на передней панели. Цифровой вход можно использовать для обнаружения и регистрации состояния внешних устройств, таких как датчик проникновения в дверь. Цифровой выход можно использовать для включения аварийного сигнала всякий раз, когда коммутатор теряет связь с сетью или происходит сбой одного из каналов питания.

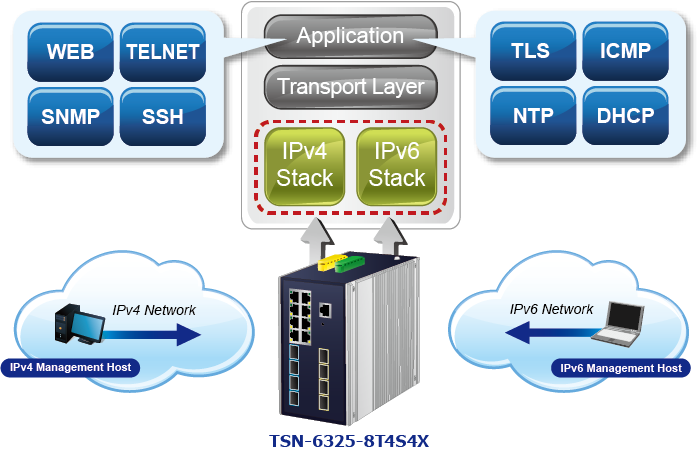

Управление трафиком протоколов IPv6 и IPv4

Поддерживая протоколы IPv6 и IPv4, TSN-6325-8T4S4X помогает малым и средним предприятиям вступить в эпоху IPv6 с минимальными инвестициями, поскольку его сетевые объекты не нужно заменять или перестраивать, если настроена граничная сеть IPv6 FTTx.

Эффективное управление

Для эффективного управления TSN-6325-8T4S4X оснащен интерфейсами командной строки, Web и SNMP.

• Благодаря встроенному веб-интерфейсу управления TSN-6325-8T4S4X предлагает простые в использовании средства управления и настройки, не зависящие от платформы.

• Для текстового управления к нему можно получить доступ через Telnet и консольный порт.

• Поддерживая стандартный протокол SNMP, коммутатором можно управлять с помощью любого управляющего программного обеспечения на основе SNMP.

Безопасность сети

TSN-6325-8T4S4X предлагает комплексный список управления доступом (ACL) от уровня 2 до уровня 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и получателя, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов . С помощью функции частной VLAN связь между пограничными портами может быть предотвращена для обеспечения конфиденциальности пользователей.

Расширенная защита IP-сети

The TSN-6325-8T4S4X также предоставляет функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

Эффективное управление трафиком

TSN-6325-8T4S4X оснащен надежными функциями QoS и мощными средствами управления трафиком для повышения качества услуг для решений бизнес-класса по передаче данных, голоса и видео. Функциональность включает управление широковещательным/многоадресным/одноадресным штормом (storm control), управление полосой пропускания (bandwidth control)  для каждого порта, приоритет и ремаркировку QoS 802.1p/CoS/IP DSCP. Это гарантирует наилучшую производительность при передаче VoIP и видеопотока, а также позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Интеллектуальный механизм диагностики SFP

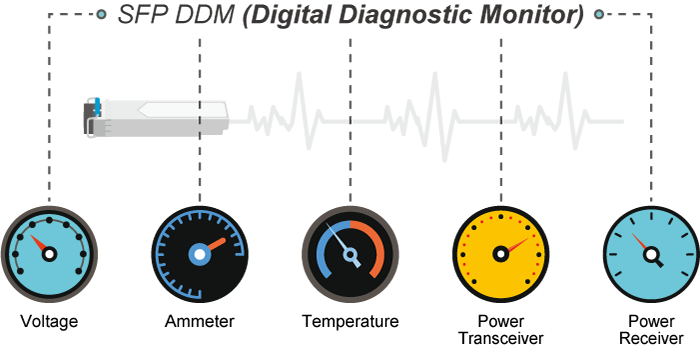

TSN-6325-8T4S4X поддерживает функцию SFP-DDM (цифровой диагностический монитор), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.
