Легко развертываемая и расширяемая сеть
PLANET WGS-4215-8T, промышленный 8-портовый управляемый коммутатор на 10/100/1000T, предназначенный для установки в настенном шкафу или просто на стене в любом удобном месте, предлагает двойной стек IPv6/IPv4, удаленное управление, интеллектуальная функция управления уровня 2 и удобный интерфейс. WGS-4215-8T способен работать надежно, стабильно и тихо в любых условиях, не влияя на его производительность. Благодаря высокой скорости работы в сети и рабочей температуре от -40 до 75 градусов C в компактном, но прочном металлическом корпусе со степенью защиты IP30, WGS-4215-8T является идеальным решением для удовлетворения потребностей следующих сетевых приложений:
Функции кибербезопасности для минимизации рисков
WGS-4215-8T поддерживает протоколы SSHv2 и TLSv1.2, обеспечивая надежную защиту от сложных угроз. Он включает в себя ряд функций кибербезопасности, таких как отслеживание DHCP, защита источника IP, динамическая защита от проверки ARP, контроль доступа к сети на основе портов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д., дополняя его как универсальное решение безопасности.
Redundant Ring, быстрое восстановление для критически важных сетевых приложений
WGS-4215-8T поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он включает в себя передовую технологию ITU-T G.8032 ERPS (защитное переключение кольца Ethernet) и протокол связующего дерева (802.1s MSTP) в сети клиента для повышения надежности системы и времени безотказной работы в различных средах.

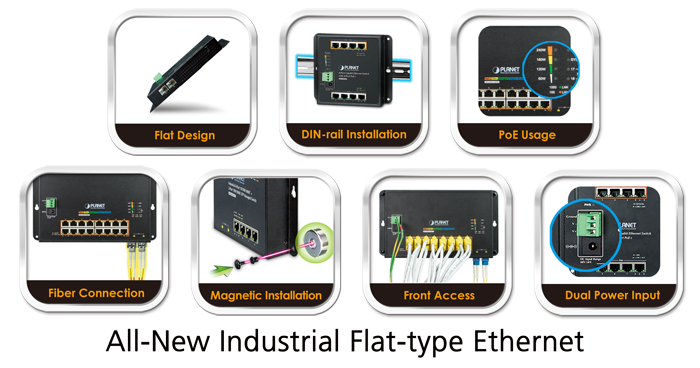

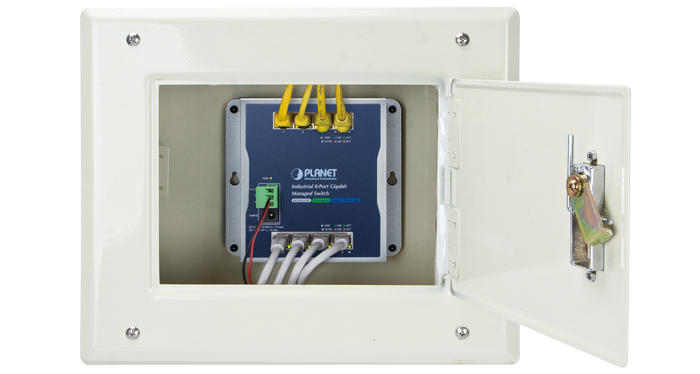

Настенная установка
WGS-4215-8T специально разработан для установки в ограниченном пространстве, например, в настенном шкафу или в распределительной коробке. Компактный, плоский и настенный дизайн легко помещается в любом месте с ограниченным пространством. Он имеет удобную для пользователя конструкцию «доступа спереди», что делает установку, прокладку кабелей, светодиодный мониторинг и обслуживание WGS-4215-8T, помещенного в корпус, очень удобным для технических специалистов. WGS-4215-8T можно установить с помощью фиксированного настенного крепления, магнитного настенного крепления или DIN-рейки, что делает его использование более гибким.

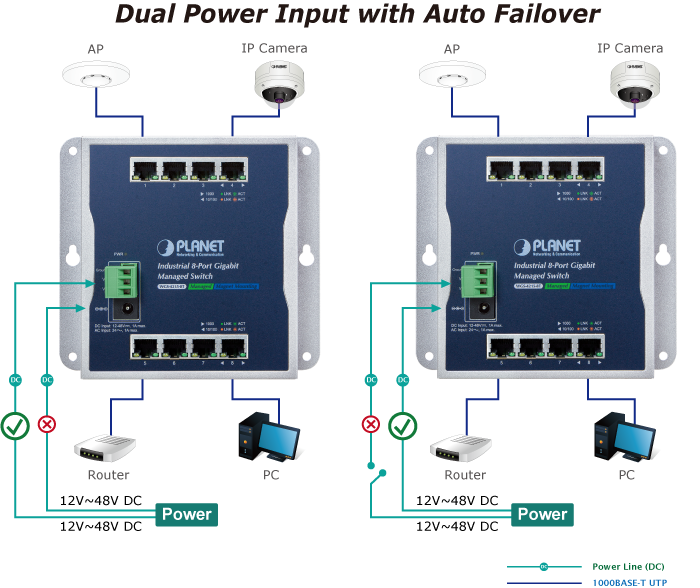

Резервированное питание для надежных сетевых решений
WGS-4215-8T оснащен мощной двойной системой питания с широким диапазоном напряжений (12–48 В постоянного тока или 24 В переменного тока), для повышения надежности системы и увеличения времени безотказной работы. В приведенном ниже примере, когда источник питания 1 не работает, функция аппаратного переключения при сбое будет активирована автоматически, чтобы продолжать подачу питания WGS-4215-8T через источник питания 2 в качестве альтернативы без какого-либо перерыва в работе.
Сложные условия эксплуатации
Благодаря плоскому, но прочному металлическому корпусу IP30, WGS-4215-8T обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических перенапряжений, которые обычно возникают на производственных площадках или в шкафах управления дорожным движением со стороны тротуара без кондиционера. WGS-4215-8T может работать в диапазоне температур от -40 до 75 градусов Цельсия и может быть размещен практически в любых сложных условиях.

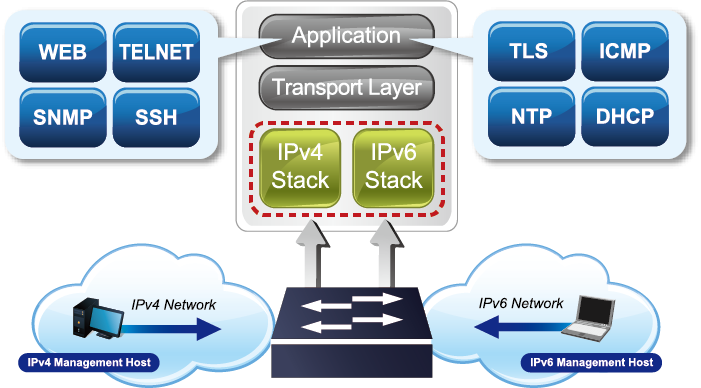

Управление трафиком протоколов IPv6 и IPv4
Поддерживая протоколы IPv6 и IPv4, WGS-4215-8T помогает предприятиям малого и среднего бизнеса вступить в эпоху IPv6 с наименьшими инвестициями, поскольку его сетевое оборудование не требует замены или капитального ремонта, если настроена граничная сеть IPv6 FTTx.

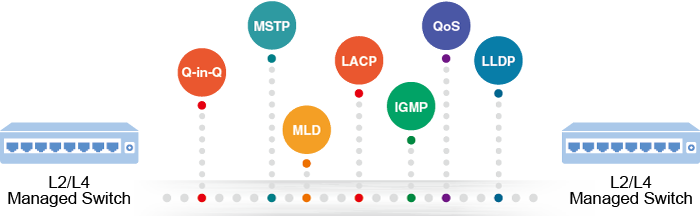

Надежные функции уровня 2
WGS-4215-8T можно запрограммировать для расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, 802.1Q VLAN, Q-in-Q VLAN, протокол множественного связующего дерева (MSTP), защита петель и BPDU, отслеживание IGMP и MLD. Благодаря агрегации каналов WGS-4215-8T позволяет использовать высокоскоростную магистраль в сочетании с несколькими портами, такими как толстый канал 16 Гбит/с, а также поддерживает аварийное переключение. Кроме того, протокол обнаружения канального уровня (LLDP) — это протокол уровня 2, который помогает обнаруживать базовую информацию о соседних устройствах в локальном широковещательном домене.
Эффективное управление трафиком
WGS-4215-8T оснащен надежными функциями QoS и мощным управлением трафиком, что позволяет расширить услуги для решений бизнес-класса по передаче данных, голоса и видео. Функциональность включает в себя управление штормом широковещательной/многоадресной/одноадресной рассылки, управление полосой пропускания каждого порта, приоритет QoS 802.1p/CoS/IP и DSCP. Это гарантирует наилучшую производительность при передаче VoIP и видеопотоков, а также позволяет предприятиям в полной мере использовать преимущества ограниченных сетевых ресурсов.
Мощная безопасность
PLANET WGS-4215-8T предлагает комплексный список контроля доступа (ACL) уровня 2–4 IPv4/IPv6 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе порта 802.1X, которую можно развернуть с помощью RADIUS для обеспечения безопасности на уровне порта и блокировки незаконных пользователей. Благодаря функции защищенного порта связь между граничными портами может быть предотвращена, чтобы гарантировать конфиденциальность пользователя. Кроме того, функция безопасности порта позволяет ограничить количество сетевых устройств на данном порту. Сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, чем раньше.Дружественное и безопасное управление
Для эффективного управления WGS-4215-8T оснащен интерфейсами командной строки, Web и SNMP.
Благодаря встроенному веб-интерфейсу управления WGS-4215-8T предлагает простое в использовании, независимое от платформы средство управления и настройки.
Для текстового управления к нему можно получить доступ через Telnet.
Поддерживающий стандартный протокол SNMP, коммутатор может управляться с помощью любого программного обеспечения для управления на основе SNMP.

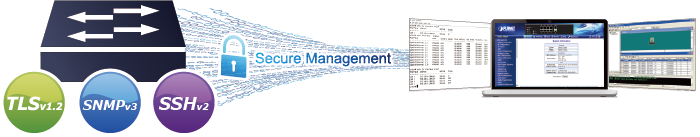

Кроме того, WGS-4215-8T предлагает безопасное удаленное управление, поддерживая соединения SSHv2, TLSv1.2 и SNMP v3, которые шифруют содержимое пакета при каждом сеансе.
Готовность к эпохе Интернета вещей
Интернет очень популярен во всем мире, поскольку пользователи ежедневно выходят в Интернет со своих мобильных устройств, таких как смартфоны, планшеты или ноутбуки. Однако пользователи ожидают большего от удобства Интернета, например, от возможности использовать свои мобильные устройства для управления чем-либо через Интернет, что делает жизнь более удобной. WGS-4215-8T основан на такой концепции, чтобы помочь пользователям внедрить Интернет вещей (IoT) в домашней/домашней сети. Домашняя автоматизация больше не является мечтой, поскольку гигабитная сеть может легко облачить IoT-оборудование, превратив его в умный дом

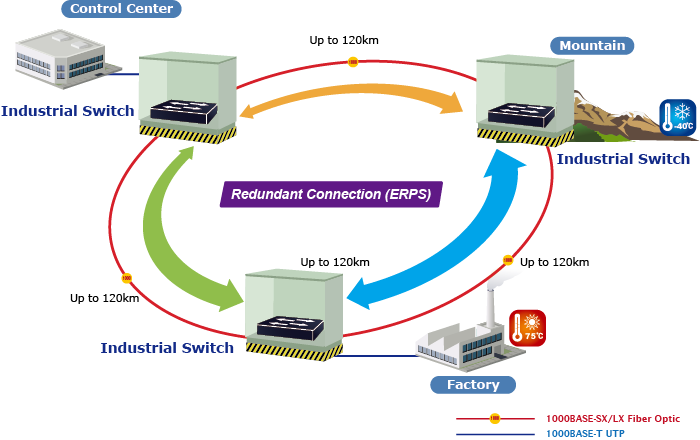

ITU-T G.8032 ERPS делает передачу данных надежной
WGS-4215-8T обладает мощными возможностями быстрого самовосстановления для предотвращения сбоев и внешних вторжений. Он включает технологию ERPS ITU-T G.8032 в сеть автоматизации заказчика для повышения надежности и времени безотказной работы системы. Оснащенный IEEE 802.3at Power over Ethernet, IGS-10080MFT может напрямую работать с любыми конечными узлами IEEE 802.3at, такими как сетевые камеры PTZ (панорамирование, наклон и масштабирование) и скоростные купольные камеры. WGS-4215-8T может легко помочь системным интеграторам с доступной сетевой инфраструктурой для развертывания сети беспроводных точек доступа, IP-камер и систем VoIP с централизованным управлением питанием.

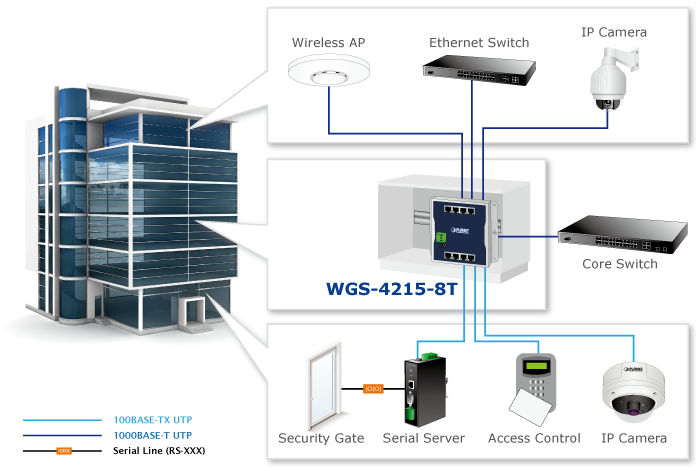

Коммутатор безопасности и автоматизации здания
Промышленный настенный управляемый коммутатор WGS-4215-8T, подходящий для зданий, где требуется строгий контроль безопасности, предлагает комплексный список управления доступом (ACL) уровней 2–4. Коммутатор может ограничивать доступ к сети, запрещая пакеты на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. С WGS-4215-8T можно легко и в кратчайшие сроки создать строго контролируемую сеть.

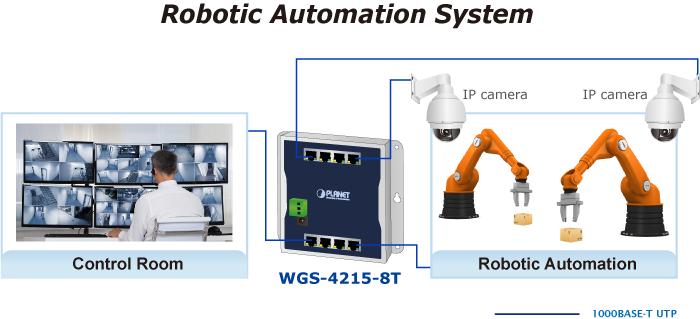

Коммутатор промышленной зоны для сбора и передачи данных
WGS-4215-8T оснащен 8 портами 10/100/1000 Мбит/с с функцией автоматического MDI/MDIX, неблокируещей коммутационной матрицей 16 Гбит/с и таблицей MAC-адресов в 8K, что позволяет осуществлять передачу без риска потери пакетов. Гигабитные порты, поддерживающие большие пакеты 9K, могут обрабатывать большие объемы данных в безопасной топологии, связанной с магистральным коммутатором или мощными серверами. WGS-4215-8T тонкого металлического корпуса со степенью защиты IP 30 идеально подходит для большинства сложных промышленных условий.
Physical Port
Industrial Case and Installation
Switching
Layer 2 Features
Quality of Service
Multicast
Security
Management

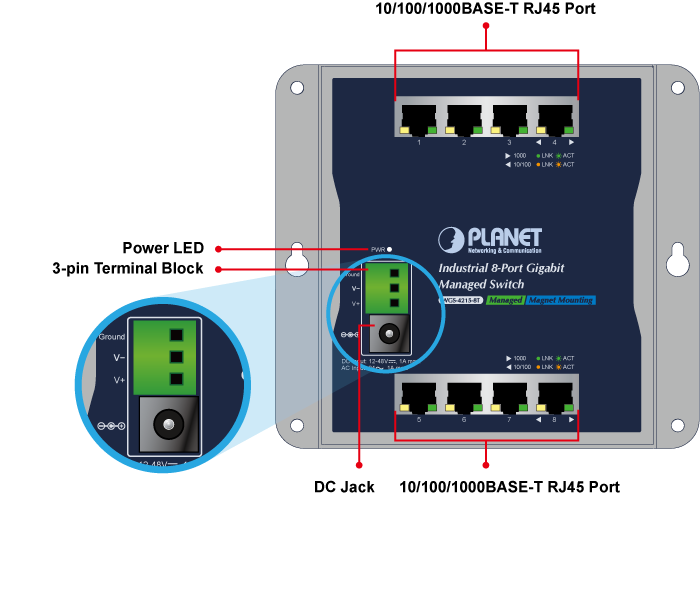

Hardware Specifications | |
---|---|
Copper Ports | 8-Port 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
Reset Button | > 5 sec: Factory default |
LED | Power LED: Power (Green) 10/100/1000BASE-TX Port: 10/100 LNK/ACT (Orange) 1000 LNK/ACT (Green) |
Connector | Removable 3-pin terminal block for power input Pin 1/2 for power (Pin 1: V+ / Pin 2: V-) Pin 3 for earth ground DC power jack with 2.0mm central pole |
Power Requirements | 24V AC,1A (max.) 12~48V DC,1A (max.) |
Power Consumption/ Dissipation | Max. 7 watts/24 BTU |
Dimensions (W x D x H) | 148 x 25 x 134 mm |
Weight | 496g |
ESD Protection | Contact Discharge 4KV DC Air Discharge 8KV DC |
Enclosure | IP30 metal |
Installation | Wall mount, magnetic wall mount and DIN-rail kit |
Switching Specifications | |
Switch Architecture | Store-and-Forward |
Switch Fabric | 16Gbps/non-blocking |
Switch Throughput@64 bytes | 11.9Mpps @64 bytes |
MAC Address Table | 8K entries |
Shared Data Buffer | 4.1 megabits |
Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
Jumbo Frame | 10 Kbytes |
Layer 2 Functions | |
Port Mirroring | TX/RX/Both Many-to-1 monitor |
VLAN | 802.1Q tag-based VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN |
Link Aggregation | IEEE 802.3ad LACP and static trunk Supports 4 groups with 4 ports per trunk |
Spanning Tree Protocol | STP, IEEE 802.1D Spanning Tree Protocol RSTP, IEEE 802.1w Rapid Spanning Tree Protocol MSTP, IEEE 802.1s Multiple Spanning Tree Protocol STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
IGMP Snooping | IPv4 IGMP (v2/v3) snooping IGMP querier Up to 256 multicast groups |
MLD Snooping | IPv6 MLD (v1/v2) snooping, up to 256 multicast groups |
QoS | 8 mapping ID to 8 level priority queues Port Number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress and Egress Rate Limit per port bandwidth control |
Ring | Supports ERPS, and complies with ITU-T G.8032 |
Security Functions | |
Access Control List | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
Port Security | IEEE 802.1X – Port-based authentication Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
MAC Security | IP-MAC port binding MAC filter Static MAC address |
Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
Management Functions | |
Basic Management Interfaces | Web browser; Telnet; SNMP v1, v2c |
Secure Management Interfaces | SSHv2, TLS v1.2, SNMPv3 |
Switch Management | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP Remote/Local Syslog System log LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS System/CloudViewer |
SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP RFC 768 UDP RFC 783 TFTP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU G.8032 ERPS Ring |
Environment | |
Operating | Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Storage | Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
Accessories | |
Standard Accessories | Quick Installation Guide x 1 3-pin Terminal Block Connector x 1 Wall-mounted Kit x 1 DIN-rail Kit x 1 Magnet Kit x 1 RJ45 Dust Cap x 8 |
Дата | Версия | Описание | Скачать |
---|---|---|---|
25.03.2022 | 1.1 | WGS-4215-8T | |
11.12.2015 | 1.0 | WGS-4215-8T |
Дата | Версия | Описание | Скачать |
---|---|---|---|
02.11.2018 | 1.2 | Add WGS-4215-16P2S. | |
24.03.2016 | 1.0 | Initial release. | |
14.08.2015 | 1.0 | Initial release. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
07.12.2018 | 1.2 | Add WGS-4215-16P2S. | |
13.05.2016 | 1.0 | Initial release. | |
03.09.2015 | 1.0 | Initial release. |
Дата | Версия | Описание | Скачать |
---|---|---|---|
15.02.2017 | 1.1 | EC Declaration |
Информация для заказа | |
---|---|
WGS-4215-8T | Industrial 8-Port 10/100/1000T Wall-mount Managed Switch (-40~75 degrees C) |
Аксессуары | |
---|---|
PWR-40-24 | 40W 24V DC Single Output Industrial DIN-rail Power Supply (-20 ~ 70 degrees C) |
PWR-60-24 | 60W 24V DC Single Output Industrial DIN-rail Power Supply (-20 ~ 70 degrees C) |
PWR-75-24 | 75W 24V DC Single Output Industrial DIN-rail Power Supply (-10 ~ 60 degrees C) |
