Медиаконвертер (100/1000BASE-X SFP в 10/100/1000BASE-T с 802.3bt PoE++, 60 Вт)

» GUP-805A-60W

Медиаконвертер (100/1000BASE-X SFP в 10/100/1000BASE-T с 802.3bt PoE++, 60 Вт)

» GUP-805A-60W

60-ваттная мощность 802.3bt PoE++ по 4-парному кабелю UTP

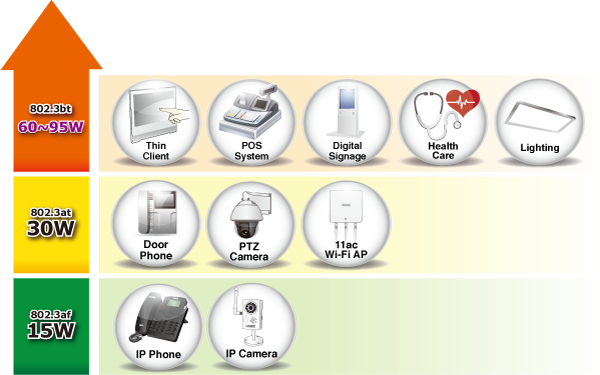

Используя стандартную технологию IEEE 802.bt PoE++, GUP-805A-60W способен обеспечивать мощность до 60 Вт, задействуя все четыре пары в стандартном кабеле Cat5e/6 для подачи питания и передачи данных на полной скорости на каждое удаленное питаемое устройство (PD), совместимое с PoE. Мощность порта в три раза выше, чем у типичного 802.3at PoE+, и это идеальное решение для таких сетевых устройств с высоким энергопотреблением, как:

PoE-камеры с функцией поворота
Сетевые устройства
Тонкие клиенты
Панельные компьютеры, оборудование POS и информационные киоски
Информационные дисплеи
PoE-освещение

Имея общий бюджет мощности до 60 Вт для различных приложений PoE, GUP-805A-60W обеспечивает быстрое, безопасное и высокоскоростное сетевое решение 802.3bt PoE++ для малого бизнеса и крупных предприятий.

Model	PoE Standard	PoE Budget	LAN Port Speed	SFP Slot Speed
_GUP-805A-60W	_{IEEE 802.3af/at/bt}	_{60 watts}	_{10M/100M/1000Mbps}	_{100M/1000BASE-X}

Высокопроизводительный и устойчивый сетевой обмен гарантирован и на больших дистанциях

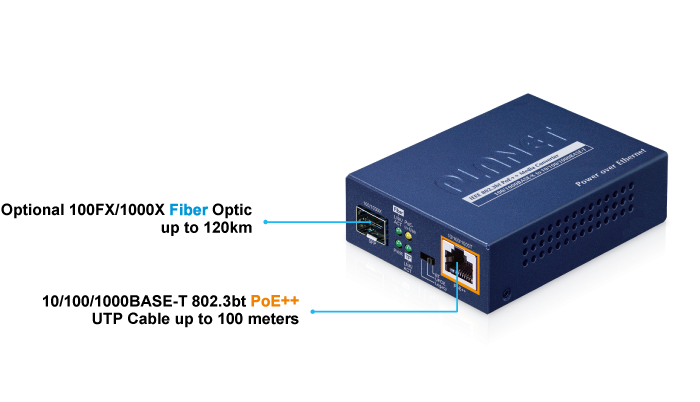

GUP-805A-60W увеличивает дистанцию высокоскоростной связи благодаря использованию трансивера SFP. Устройство обеспечивает преобразование между интерфейсами 10/100/1000BASE-T и оптоволоконным 100/1000BASE-X. Доступные оптоволоконные трансиверы SFP LC показаны ниже:

Optic Mode	Connector Type	Distance
Multi-mode	Duplex LC	220m/550m/2km
Single mode	Duplex LC	20/40/60/80/120km
Single mode WDM	Simplex LC	2/10/20/40/80/120km

802.3bt PoE++ и переключатель режимов подачи питания

Для удовлетворения потребностей устройств с различным питанием, потребляющих стабильную мощность PoE, GUP-805A-60W оснащен одним DIP-переключателем для режимов работы с несколькими PoE, включая режим 95 Вт 802.3bt type-4 PoE++, UPOE и legacy-режим для устранения подключения нестандартных устройств, котоыре требуют 4-парного питания.

802.3bt PoE++ Power Output Mode
UPOE Power Output Mode
Legacy Power Output Mode

PoE Mode	Function
_BT	^{Полная поддержка стандартов IEEE 802.3af/at/bt.}
_UPOE	^{Полная поддержка стандарта Cisco UPoE или PoH.}
_Legacy	^{Определение подъодящей для устройств, которые не полностью совместимы с IEEE 802.3af/at/bt стандартов.} ^{Защита от повреждений оконечного устойства.}

Гибкое и дружественное развертывание PoE с использованием гигабитных SFP

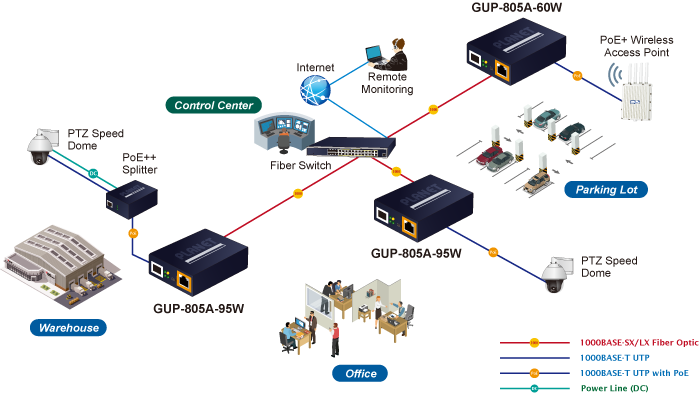

В местах, где трудно найти розетку, GUP-805A-60W обеспечивает самый простой способ питания сетевого оборудования, такого как IP-камеры PTZ (Pan, Tilt & Zoom), скоростные купольные IP-камеры, цветные сенсорные телефоны VoIP, многофункциональные -канальные (IEEE 802.11a/b/g/n/ac) точки доступа к беспроводной локальной сети и другие сетевые устройства, которым для нормального функционирования требуется более высокая мощность. Например, пользователи могут гибко устанавливать IP-камеру безопасности, беспроводную точку доступа и другое сетевое оборудование, совместимое со стандартом IEEE 802.3bt/at/af, в общественных местах, таких как станции, автострады, аэропорты и университетские городки, для наблюдения и беспроводного роуминга.

Решения для развития гигабитной сети с 802.3bt PoE++ and PoE+

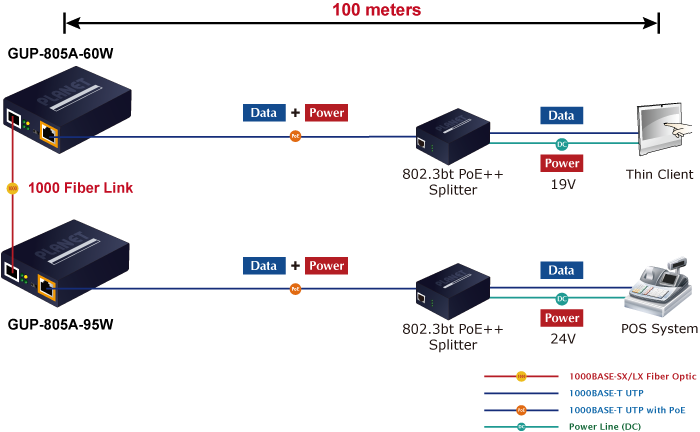

GUP-805A-60W может легко создать сетевое решение 802.3BT PoE++ для предприятий. Например, они могут работать с POS-системой и тонким клиентом для комплексной защиты современных предприятий. GUP-805A-60W и 802.3bt PoE++ Splitter-POE-173S работают в паре, обеспечивая самый простой способ питания Ethernet-устройств, требующих высокой входной мощности. Получая данные и питание от GUP-805A-60W, POE-173S разделяет цифровые данные и питание на три дополнительных выхода (12 В, 19 В или 24 В постоянного тока) для устройств без PoE, таких как ноутбуки, тонкие клиенты, POS-системы, PTZ ( панорамирование, наклон и масштабирование) сетевые камеры, скоростные поворотные купольные камеры, IP-телефоны с цветным сенсорным экраном, многоканальные точки доступа к беспроводной локальной сети и другие сетевые устройства на расстоянии до 100 метров.

Physical Port

Media conversion between 10/100/1000BASE-T and 100BASE-FX/1000BASE-SX/LX
Copper RJ45 interface with Data + Power output
Copper port supports 10/100/1000BASE-T auto-negotiation and auto-MDI/MDI-X.
Fiber media allows
- Multi-mode fiber using LC connector
- Single-mode fiber using LC connector

Power over Ethernet

Compatible with IEEE 802.3bt Power over Ethernet plus plus end-span + mid-span PSE
Backward Compatible with IEEE 802.3at Power over Ethernet plus end-span/mid-span PSE
Provides DC 52V~55V power over RJ45 Ethernet cable to devices with Ethernet port
RJ45 PoE++ port with built-in 802.3bt type-4 PoE 60W injector function
Auto detects powered device (PD)
Circuit protection prevents power interference between ports
Remote power feeding up to 100m
IEEE 802.3bt/IEEE 802.3at splitter devices compatibility

Layer 2 Features

Store-and-Forward mechanism
Non-blocking full wire-speed forwarding rate
IEEE 802.1Q Tag VLAN transparent, multicast pass through
9K jumbo frame
IEEE 802.3x full-duplex and half-duplex back-pressure flow control to eliminate the loss of packets

Mechanical

Metal case
LED indicators for easy network diagnostics
DIP switch for PoE power feeding options (BT/UPOE/Legacy) selection
DC 52V~55V power input socket
Wall mounting or DIN-rail installation (optional)
Compact in size, easy installation

Interface
Copper Port	10/100/1000BASE-T Ethernet RJ45 interface Auto-negotiation, auto MDI/MDI-X with PoE injector function
SFP Interface	100/1000BASE-X SFP interface
Fiber Mode	May vary on SFP Module
Fiber Port Type (connector)	SFP, LC type
Fiber Maximum Distance	May vary on SFP Module
Power Over Ethernet
PoE Output	IEEE 802.3af Power over Ethernet PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3bt Power over Ethernet Plus Plus PSE
Power Output	PoE 52-55V DC, 60 watts
PoE Power Budget	60 watts
PoE Power Supply Type	End-span + Mid-span
Power Pin Assignment	802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-)
Hardware Specifications
Enclosure	Metal case
Dimensions (W x D x H)	94 x 70 x 26 mm
Weight	144g
LED	System: PWR (Green) Fiber 100/1000BASE-X: LNK/ACT(Green) TP 10/100/1000BASE-T: LNK / ACT(Green) PoE: Power-in-use (Amber)
DIP Switch	PoE power feeding options (BT/UPOE/Legacy) selection
Power Supply	DC 52V~55V Power Socket, external AC-to-DC adapter
Installation	Wall-mount or DIN-rail installation(Optional)
Layer 2 Features
Switch Architecture	Store-and-Forward
Forwarding Rate	Non-blocking full wire-speed forwarding rate
Flow Control	Back pressure for half duplex mode IEEE 802.3x pause frame for full duplex mode
Maximum Frame Size	9K
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Protocols and Standards Compliance	IEEE 802.3 Ethernet IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit Ethernet over TP IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus
Cables	TP: Cat 3/4/5/5e/6 UTP cable Fiber: Multi-mode: 50/125m or 62.5/125μm optic fiber Single-mode: 9/125μm optic fiber
Environment
Temperature	Operating: 0 ~ 50 degrees C Storage: -10 ~ 70 degrees C
Humidity	5% ~ 95% non-condensing
