95-ваттная мощность 802.3bt PoE++ по 4-парному кабелю UTP

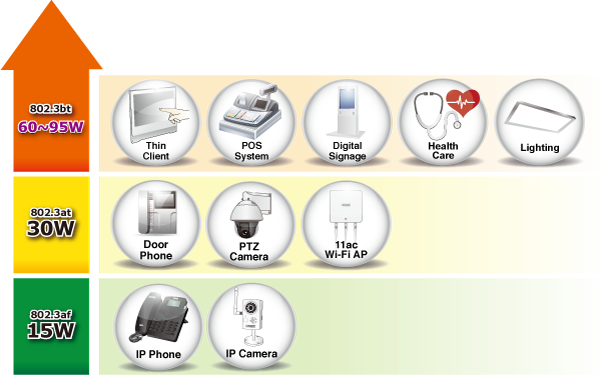

Используя стандартную технологию IEEE 802.bt PoE++, GUP-805A-95W способен обеспечивать мощность до 95 Вт, задействуя все четыре пары в стандартном кабеле Cat5e/6 для подачи питания и передачи данных на полной скорости на каждое удаленное питаемое устройство (PD), совместимое с PoE. Мощность портов в три раза выше, чем у типичного 802.3at PoE+, и это идеальное решение для таких сетевых устройств с высоким энергопотреблением, как:
Имея общий бюджет мощности до 95 Вт для различных приложений PoE, GUP-805A-95W обеспечивает быстрое, безопасное и высокоскоростное сетевое решение 802.3bt PoE++ для малого бизнеса и крупных предприятий.
Модель
|
Стандарт PoE
|
Бюджет PoE
|
Медный порт
|
SFP слот
|
GUP-805A-95W
|
IEEE 802.3af/at/bt
|
95 Вт
|
10M/100M/1000Mbps
|
100M/1000BASE-X
|
Высокопроизводительный и устойчивый сетевой обмен гарантирован и на больших дистанциях

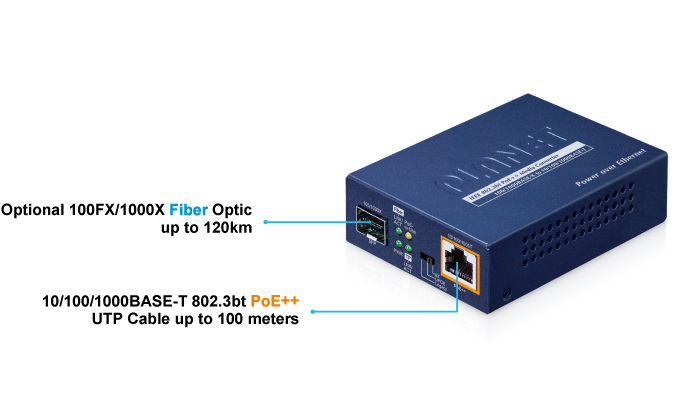

GUP-805A-95W увеличивает дистанцию высокоскоростной связи благодаря использованию трансивера SFP. GUP-805A-95W обеспечивает преобразование между интерфейсами 10/100/1000BASE-T и оптоволоконным 100/1000BASE-X. Доступные оптоволоконные трансиверы SFP LC показаны ниже:
Тип волокна
|
Коннектор
|
Дистанция
|
Multi-mode
|
Duplex LC | 220 м/550 м/2 км |
Single mode
|
Duplex LC
|
20/40/60/80/120 км
|
Single mode WDM
|
Simplex LC
|
2/10/20/40/80/120 км
|
802.3bt PoE++ и переключатель режимов подачи питания
Для удовлетворения потребностей устройств с различным питанием, потребляющих стабильную мощность PoE, GUP-805A-95W оснащен одним DIP-переключателем для режимов работы с несколькими PoE, включая режим 95 Вт 802.3bt type-4 PoE++, UPOE и legacy-режим для устранения подключения нестандартных устройств, котоыре требуют 4-парного питания.
PoE Mode
|
Function
|
BT
|
Режим с поддержкой стандарта IEEE 802.3af/at/bt.
|
UPOE
|
Режим с поддержкой стандартов UPoE и PoH от Cisco.
|
Legacy
|
Определение нужного токового режима для тех устройств, которые не полностью поддерживают стандарт IEEE 802.3af/at/bt.
Это защищает подключаемое оборудование от повреждений при выборе правильного режима. |
Гибкое и дружественное развертывание PoE с использованием гигабитных SFP

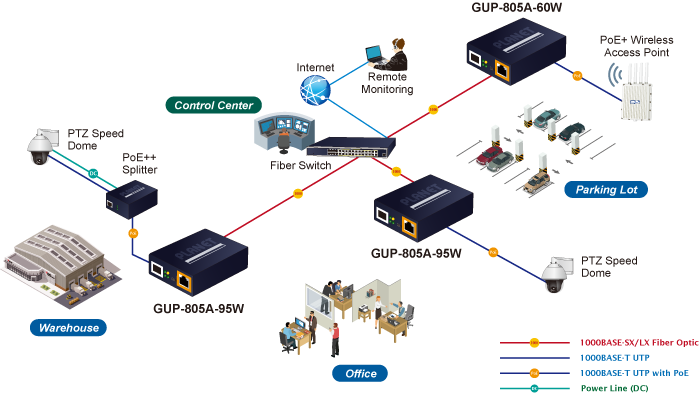

В местах, где трудно найти розетку, GUP-805A-95W обеспечивает самый простой способ питания сетевого оборудования, такого как IP-камеры PTZ (Pan, Tilt & Zoom), скоростные купольные IP-камеры, цветные сенсорные телефоны VoIP, многофункциональные -канальные (IEEE 802.11a/b/g/n/ac) точки доступа к беспроводной локальной сети и другие сетевые устройства, которым для нормального функционирования требуется более высокая мощность. Например, пользователи могут гибко устанавливать IP-камеру безопасности, беспроводную точку доступа и другое сетевое оборудование, совместимое со стандартом IEEE 802.3bt/at/af, в общественных местах, таких как станции, автострады, аэропорты и университетские городки, для наблюдения и беспроводного роуминга.
Решения для развития гигабитной сети с 802.3bt PoE++ and PoE+

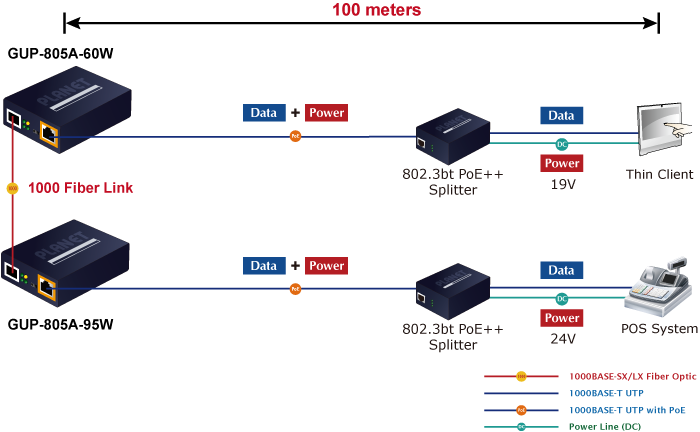

PLANET GUP-805A-95W может легко создать сетевое решение 802.3BT PoE++ для предприятий. Например, они могут работать с POS-системой и тонким клиентом для комплексной защиты современных предприятий. GUP-805A-95W и 802.3bt PoE++ Splitter-POE-173S работают в паре, обеспечивая самый простой способ питания Ethernet-устройств, требующих высокой входной мощности. Получая данные и питание от GUP-805A-95W, POE-173S разделяет цифровые данные и питание на три дополнительных выхода (12 В, 19 В или 24 В постоянного тока) для устройств без PoE, таких как ноутбуки, тонкие клиенты, POS-системы, PTZ ( панорамирование, наклон и масштабирование) сетевые камеры, скоростные поворотные купольные камеры, IP-телефоны с цветным сенсорным экраном, многоканальные точки доступа к беспроводной локальной сети и другие сетевые устройства на расстоянии до 100 метров.
Physical Port
Power over Ethernet
Layer 2 Features
Mechanical
Interface | |
---|---|
Copper Port | 10/100/1000BASE-T Ethernet RJ45 interface Auto-negotiation, auto MDI/MDI-X with PoE injector function |
SFP Interface | 100/1000BASE-X SFP interface |
Fiber Mode | May vary on SFP Module |
Fiber Port Type (connector) | SFP, LC type |
Fiber Maximum Distance | May vary on SFP Module |
Power Over Ethernet | |
PoE Output | IEEE 802.3af Power over Ethernet PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3bt Power over Ethernet Plus Plus PSE |
Power Output | PoE 52-55V DC, 95 watts |
PoE Power Budget | 95 watts |
PoE Power Supply Type | End-span + Mid-span |
Power Pin Assignment | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
Hardware Specifications | |
Enclosure | Metal case |
Dimensions (W x D x H) | 94 x 70 x 26 mm |
Weight | 144g |
LED | System: PWR (Green) Fiber 100/1000BASE-X: LNK/ACT(Green) TP 10/100/1000BASE-T: LNK / ACT(Green) PoE: Power-in-use (Amber) |
DIP Switch | PoE power feeding options (BT/UPOE/Legacy) selection |
Power Supply | DC 52V~55V Power Socket, external AC-to-DC adapter |
Installation | Wall-mount or DIN-rail installation(Optional) |
Layer 2 Features | |
Switch Architecture | Store-and-Forward |
Forwarding Rate | Non-blocking full wire-speed forwarding rate |
Flow Control | Back pressure for half duplex mode IEEE 802.3x pause frame for full duplex mode |
Maximum Frame Size | 9K |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Protocols and Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit Ethernet over TP IEEE 802.3z Gigabit Ethernet over Fiber Optic IEEE 802.3x Flow Control IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
Cables | TP:Cat 3/4/5/5e/6 UTP cable Fiber: Multi-mode: 50/125m or 62.5/125μm optic fiber Single-mode: 9/125μm optic fiber |
Environment | |
Temperature | Operating: 0 ~ 50 degrees C Storage: -10 ~ 70 degrees C |
Humidity | 5% ~ 95% non-condensing |
Дата | Версия | Описание | Скачать |
---|---|---|---|
28.04.2023 | 1.0 | GUP-805A-60W |
Дата | Версия | Описание | Скачать |
---|---|---|---|
14.04.2023 | GUP-805A-95W | Initial release. |
Информация для заказа | |
---|---|
GUP-805A-95W | 100/1000BASE-X SFP to 10/100/1000BASE-T 802.3bt PoE++ Media Converter (95 Watts) |
