Компактное и прочное решение для сети 802.3bt PoE++
PLANET IPOE-470-12V 4-портовый промышленный инжектор IEEE 802.3bt PoE++ оснащен портами 10/100/1G/2.5G/5GBASE-T мощностью 95 Вт 802.3bt type-4 PoE++. Имея общий бюджет PoE 240 Вт, он обеспечивает питание 802.3bt PoE++ по кабелям Ethernet UTP, что позволяет одновременно передавать данные и питание на удаленное устройство PoE 802.3bt/at.
Серия IPOE-470-12V представляет собой быстрое, безопасное и экономичное сетевое решение 802.3bt PoE++ для малого бизнеса и предприятий. Он предназначен для обновления существующей сетевой инфраструктуры до сетевой системы 802.3bt PoE++ без замены существующих коммутаторов Ethernet, а также обеспечивает централизацию электропитания.
Модель | Питание | PoE стандарт | PoE бюджет |
IPOE-470-12V | 12~54 DC | IEEE 802.3bt PoE++ |
60 watts@12V 120 watts@24V 240 watts@54V |
Питание 802.3bt PoE++ отвечает запросам мощных устройств

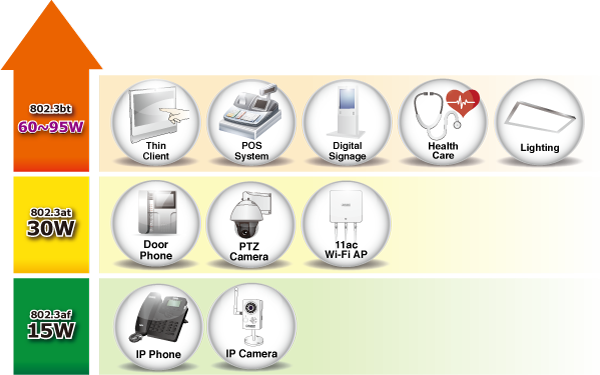

Поскольку IPOE-470-12V соответствует стандарту IEEE 802.bt PoE++, она способна подавать до 95 Вт мощности, используя все четыре пары стандартных кабелей Ethernet Cat5e/6 для передачи питания и высокоскоростных данных на PoE-совместимый PD. Он обладает тройной мощностью по сравнению с традиционным PoE+ 802.3at и является идеальным решением для удовлетворения растущего спроса на сетевые устройства питания с более высоким энергопотреблением, такие как:
Быстрое и простое развертывание сети 802.3bt/at PoE
Серия IPOE-470-12V устанавливается между обычным коммутатором Ethernet и PD. Два порта являются сетевыми (Ethernet) портами для ввода данных, а два других порта — портами PoE++ для данных и вывода мощности. И питание, и данные передаются одновременно по кабелям UTP на различные устройства питания 802.3bt/at, не влияя на производительность и функции существующей сети.
Передавая на оконечное устройство данные и питание через один кабель Ethernet, IPOE-470-12V может сократить количество кабелей питания и устранить необходимость в специальных электрических розетках на стене, потолке или в любом труднодоступном месте.

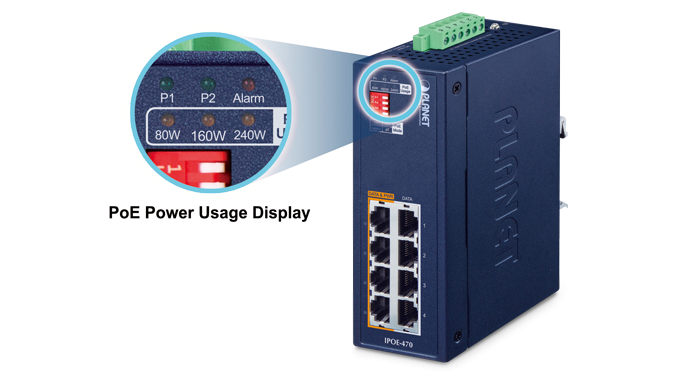

Индикатор отображает уровень загрузки схем питания PoE
Серия IPOE-470-12V помогает пользователям легко и эффективно отслеживать текущее состояние ввода питания и энергопотребление PoE с помощью усовершенствованной светодиодной индикации. «Power Input» позволяет пользователю узнать состояние двойного ввода питания питания постоянного тока. «PoE Power Usage», отображаемое на панели серии IPOE-470-12V, имеет три светодиодных индикатора различного энергопотребления, обозначающих 80 Вт, 160 Вт и 240 Вт. С помощью светодиодного индикатора энергопотребления серия IPOE-470-12V позволяет администратору отслеживать состояние энергопотребления подключенных PD в режиме реального времени.
Удобная и надежная система питания

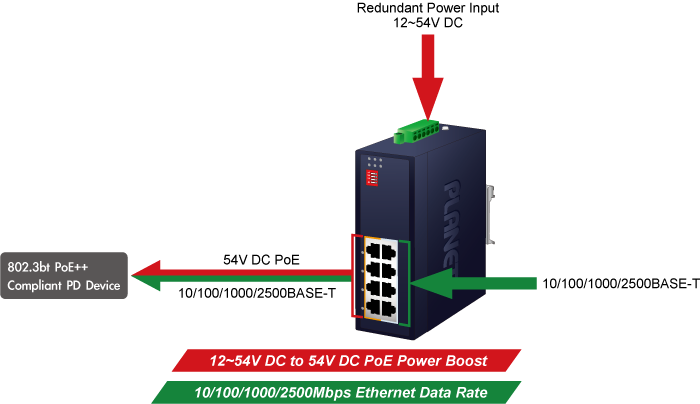

IPOE-470-12V использует технологию повышения напряжения 12~54 В постоянного тока до 54 В для решения проблемы источника питания, но не требует специальных источников питания. Его конструкция с широким диапазоном напряжений подходит для работы по всему миру с приложениями высокой доступности, требующими двойных или резервных входов питания.
Большой бюджет для PoE-устройств

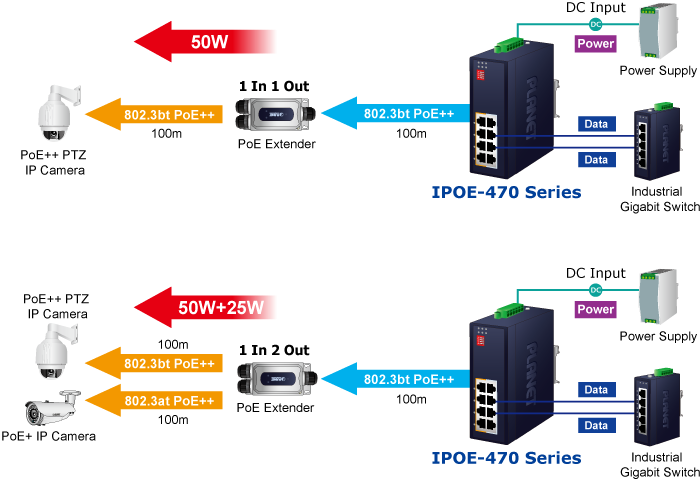

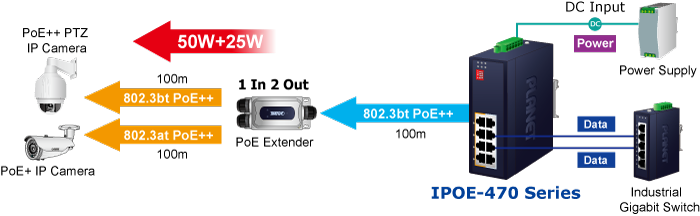

Благодаря выходной мощности PoE до 95 Вт серия IPOE-470-12V может работать на гораздо большие расстояния, используя удлинитель PLANET PoE Extender для питания PoE PD, который можно установить на расстоянии более 100 метров.
Стабильная производительность в сложных условиях
Сегодня спрос на PoE расширяется от коммерческих приложений до многих критических сетей в суровых условиях. IPOE-470-12V обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным электрическим скачкам, типичным для сред, встречающихся в промышленных цехах или в шкафах управления движением на обочине.

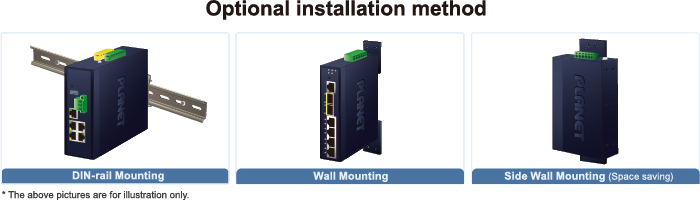

Серия IPOE-470-12V может быть легко установлена с помощью Plug and Play и стабильно работает в диапазоне температур от -40 до 75 градусов по Цельсию, что позволяет пользователям удобно применять устройство практически в любом месте сети. Серия IPOE-470-12V также оснащена компактным стандартным металлическим корпусом IP30, который позволяет монтировать его на DIN-рейку или на стену для сред с ограниченным пространством.
Надежная защита
IPOE-470-12V обеспечивает контактный разряд ±6 кВ постоянного тока и воздушный разряд ±6 кВ постоянного тока для защиты Ethernet от электростатического разряда. Он также поддерживает устойчивость к скачкам напряжения ±6 кВ для повышения стабильности продукта и защищает сети пользователей от разрушительных атак электростатического разряда, гарантируя, что работа не будет прервана.

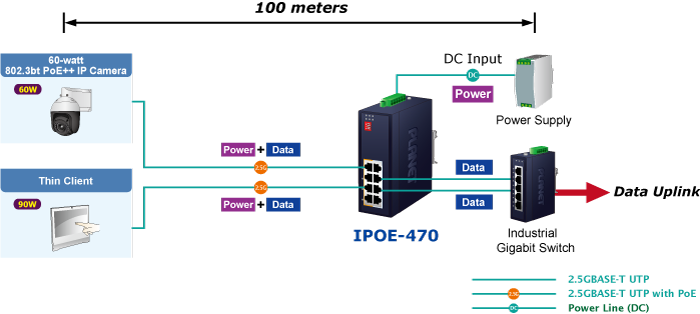

Установка инжектора и устройств 802.3bt PoE++
Обладая поддержкой стандарта IEEE 802.3bt Power over Ethernet, серия IPOE-470-12V может напрямую подключаться и подавать питание через Ethernet-кабель RJ45 на любые конечные узлы IEEE 802.3bt, такие как скоростные купольные камеры PoE PTZ, тонкие клиенты и моноблоки, сенсорные ПК, точки продаж (POS), информационные киоски, удаленные цифровые вывески и освещение PoE.

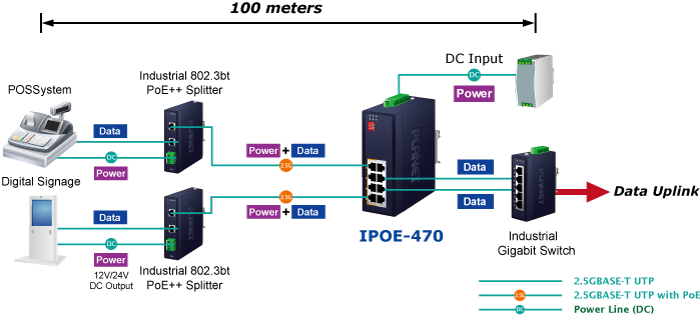

Установка инжектора и разветвителя IEEE 802.3bt
В местах, где трудно найти вход питания, серии IPOE-470-12V и IPOE-173S могут работать в паре, обеспечивая самый простой способ питания ваших Ethernet-устройств, которым требуется высокая потребляемая мощность, таких как PTZ (панорамирование, наклон и масштабирование) IP-камеры, VoIP телефоны и многоканальные точки доступа к беспроводной локальной сети, установленные на крыше здания, в офисе или дома, а также тонкие клиенты — «все в одном» сенсорные ПК, точки продаж (POS), информационные киоски и удаленные цифровые вывески.

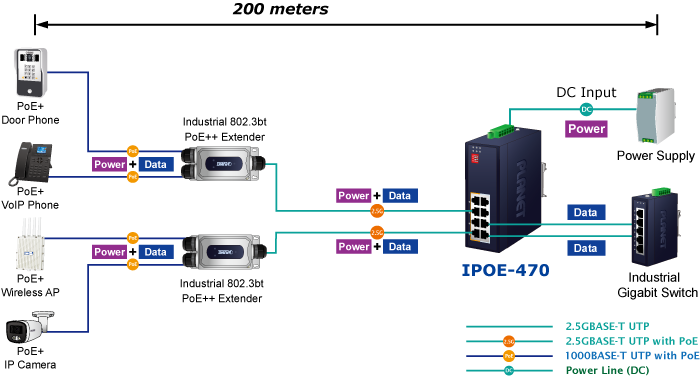

Установка инжектора 802.3bt PoE++ и расширение сети
Достаточно ли длины 100-метрового кабеля для широкого спектра систем IP-наблюдения? Ответ, конечно, нет. Для достижения преимуществ IP-наблюдения, а также распределения IP-камер на большие расстояния серия IPOE-470-12V и удлинитель PoE PLANET IPOE-E302 могут стать быстрым и экономичным вариантом. В простейшем случае удлинитель PoE позволяет установить IP-камеру PoE на расстоянии до 200 метров от серии IPOE-470-12V. Серия IPOE-470-12V передает питание PoE на первые 100 метров к удлинителю PoE по кабелям UTP, а затем удлинитель PoE пересылает данные Ethernet и оставшуюся мощность PoE на удаленные IP-камеры PoE.
Physical Ports
Power over Ethernet
Industrial Case and Installation
Hardware Specifications | |
---|---|
Copper Ports | 4-pair 10/100/1000/2500BASE-T RJ45 Data input (Ports 1 to 4) Data + PoE output (Ports 1 to 4) |
Connector | Removable 6-pin terminal block Pins 1 and 2 for Power 1 Pins 5 and 6 for Power 2 Pins 3 and 4 for fault alarm |
Data Rate | 10/100/1000/2500Mbps |
Power Requirements | 12~54V DC, redundant power with reverse polarity protection |
Power Consumption (Ethernet Full Loading) | System on 12V DC: 3.21 watts/10.9BTU 54V DC: 4.75 watts/16.2BTU Full loading 12V DC: 73 watts/248.9BTU 54V DC: 260.3 watts/887.6BTU |
DIP Switch | Per PoE port OFF: BT– 802.3bt PoE++ 95W PoE output ON: Legacy - 60w Ultra PoE output |
Dimensions | 50 x 87.8 x 135 mm (W x D x H) |
Weight | 688g |
Enclosure | IP30 metal case |
Installation | DIN-rail kit and wall-mount kit |
LED Indicator | System: Power 1 (Green) Power 2 (Green) Alarm (Red) PoE Usage: 80W/160W/240W (Amber) 802.3bt PoE++ Port: PoE-in-use x 1 (Amber) |
ESD Protection | 6KV |
Surge Protection | 6KV |
Network Cable | Twisted-pair cable up to 100 meters (328ft) 10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6 100BASE-TX: 4-pair UTP Cat. 5, 5e, 6 1000BASE-T: 4-pair UTP Cat. 5e, 6 |
Power over Ethernet | |
PoE Standard | IEEE 802.3bt PoE++, 4-pair type 4 PSE Backward compatible with IEEE 802.3at PoE+ PSE |
PoE Power Supply Type | 802.3bt PoE++/Legacy End-span + Mid-span 802.3at PoE+ End-span/Mid-span |
Power Pin Assignment | Pair 1 End-span: 1/2(-), 3/6(+) Pair 2 Mid-span: 4/5(+), 7/8(-) 802.3bt/Legacy: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
PoE Power Output | Max. 95 watts to 802.3bt PoE++ PD Max. 60 watts to Legacy PD Max. 36 watts to 802.3at PoE+ PD |
PoE Power Budget (max.) | 60W@12V-23V DC input 120W@24V-47V DC input 240W@48-54V DC input |
Number of devices that can be powered | 4 |
Standards Conformance | |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
Environment | |
Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
Дата | Версия | Описание | Скачать |
---|---|---|---|
16.08.2024 | 2.0 | IPOE-470-12V |
Дата | Версия | Описание | Скачать |
---|---|---|---|
16.08.2024 | 2.1 | Release for hardware version 2.0. |
Информация для заказа | |
---|---|
IPOE-470-12V | Industrial 4-port Multi-Gigabit 802.3bt PoE++ Injector Hub w/ 12V Booster |
