Настенный управляемый коммутатор PoE++ с расширенными функциями коммутации L2+ и безопасностью

PLANET WGS-5215-16UP4X — это промышленный настенный управляемый коммутатор PoE++, предназначенный для повышения надежности сети в промышленных условиях. Он оснащен интеллектуальными функциями управления PoE от PLANET, которые максимизируют доступность системы и эффективность работы. Коммутатор обеспечивает управление двойным стеком IPv6/IPv4, встроенную возможность статической маршрутизации уровня 3 и мощный гигабитный коммутационный модуль L2+/L4, а также 16 портов 10/100/1000BASE-T с поддержкой PoE мощностью 95 Вт и четырьмя дополнительными портами SFP 100/1000/2500/10GBASE-X.

Благодаря суммарному бюджету мощности до 720 Вт для различных приложений PoE, высокой скорости передачи данных и диапазону рабочих температур от -40 до 75 градусов Цельсия в компактном, но прочном металлическом корпусе со степенью защиты IP30, WGS-5215-16UP4X является идеальным решением для сложных и суровых условий эксплуатации.

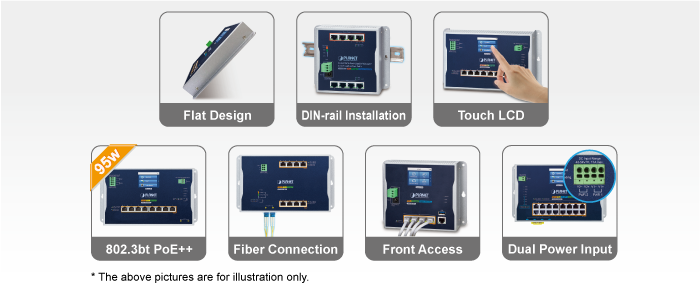

На следующих фотографиях показано, насколько удобен в использовании и установке WGS-5215-16UP4X.

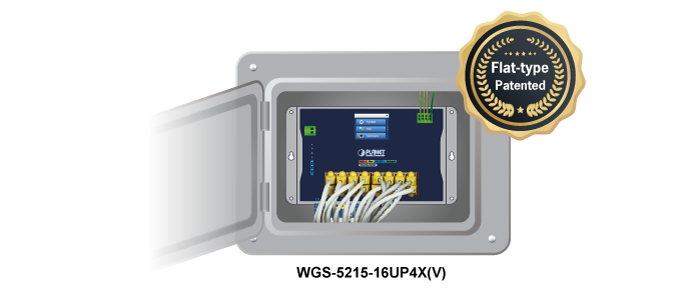

Инновационный способ настенного монтажа

Модель WGS-5215-16UP4X специально разработана для установки в узких местах, таких как настенные корпуса или электрические коробки. Компактная, плоская и настенная конструкция легко помещается в любом ограниченном пространстве. WGS-5215-16UP4X может быть установлен с помощью стационарного настенного крепления, что делает его использование более гибким.

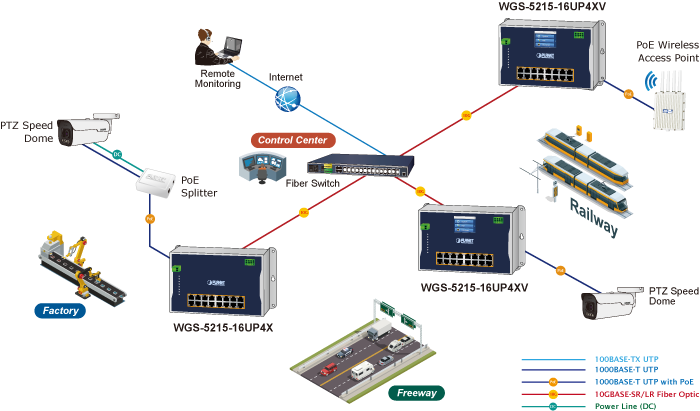

Оптоволоконные порты 10 Гбит/с и множество двухскоростных портов обеспечивают высокоскоростную передачу данных по сети.

Коммутатор WGS-5215-16UP4X с восходящим каналом 10 Гбит/с превосходно подходит как для подключения к промышленным магистральным сетям, так и к высокопроизводительным серверам, демонстрируя непревзойденную производительность. Он безупречно работает в широком диапазоне температур, гарантирует неблокирующую коммутационную матрицу и обеспечивает поразительную пропускную способность на скорости проводного соединения до 112 Гбит/с. 10G-оптический порт служит основой для высокоскоростных приложений, таких как потоковое видео, облачные вычисления и виртуализация, обеспечивая бесперебойную и быструю передачу данных. Эта революционная возможность упрощает процесс модернизации промышленных локальных сетей, эффективно удовлетворяя растущие потребности в пропускной способности.

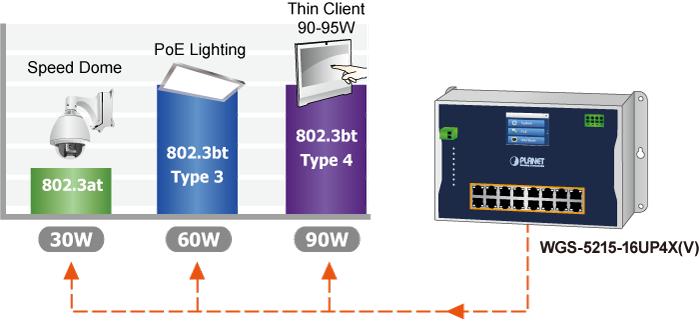

Решение 802.3bt PoE++ мощностью 90–95 Вт с использованием 4-парного UTP-кабеля

Благодаря использованию стандарта IEEE 802.bt PoE++, WGS-5215-16UP4X способен обеспечивать мощность до 95 Вт, используя все четыре пары стандартных кабелей Ethernet Cat5e/6 для подачи питания и передачи данных на полной скорости каждому удаленному устройству с поддержкой PoE (PD). Он обладает втрое большей мощностью, чем традиционный 802.3at PoE+, и является идеальным решением для удовлетворения растущего спроса на сетевые устройства с высоким энергопотреблением, такие как:

• PoE-камеры с функцией поворота
• Сетевые устройства
• Тонкие клиенты
• Панельные компьютера, оборудование POS и информационные киоски
• Цифровые вывески
• PoE-освещение

Решение для кибербезопасности сети, позволяющее минимизировать риски безопасности

WGS-5215-16UP4X поддерживает протоколы SSHv2 и TLSv1.3, обеспечивая надежную защиту от сложных угроз. Он включает в себя ряд функций кибербезопасности, таких как DHCP Snooping, IP Source Guard, динамическая защита от проверки ARP, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и многое другое, что делает его комплексным решением для обеспечения безопасности.

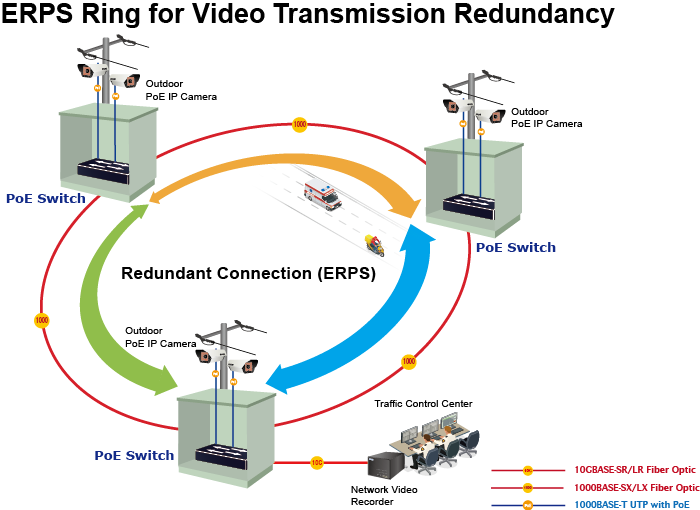

Резервное кольцо, быстрое восстановление для критически важных сетевых приложений

WGS-5215-16UP4X поддерживает технологию резервирования кольцевой сети и обладает высокой, быстрой способностью к самовосстановлению, предотвращая сбои и внешние вторжения. В нем интегрированы передовые технологии ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree Protocol (802.1s MSTP) и система двойного питания, что повышает надежность и время безотказной работы системы в суровых производственных условиях.

Удобные и интеллектуальные ONVIF-устройства с функцией обнаружения

Компания PLANET разработала новую замечательную функцию — поддержку ONVIF, специально предназначенную для работы с IP-системами видеонаблюдения. С помощью графического интерфейса WGS-5215-16UP4X достаточно одного щелчка мыши, чтобы найти и отобразить все устройства ONVIF через сетевое приложение. Кроме того, можно загружать изображения с пола на коммутатор и удаленно контролировать или проверять сборочную линию. Более того, можно получать информацию о видеонаблюдении в режиме реального времени и отслеживать состояние сети (онлайн/офлайн); перезагрузка PoE также управляется через графический интерфейс.

Встроенные уникальные функции PoE для управления устройствами с питанием от сети

Поскольку WGS-5215-16UP4X является управляемым коммутатором PoE++ для систем видеонаблюдения, беспроводных сетей и сетей VoIP, он обладает следующими специальными функциями управления PoE:

• PD alive check
• Scheduled power recycling
• PoE schedule
• PoE usage monitoring
• PoE extension

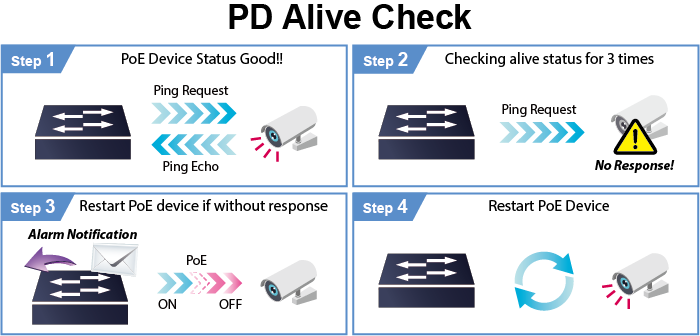

PD Alive Check

Устройство WGS-5215-16UP4X можно настроить для мониторинга состояния подключенных устройств PD в режиме реального времени с помощью команды ping. Как только устройство PD перестанет работать и отвечать, WGS-5215-16UP4X возобновит подачу питания через порт PoE, и устройство PD снова заработает. Это значительно повысит надежность сети, поскольку порт PoE перезагрузит источник питания устройства PD, снизив нагрузку на администратора.

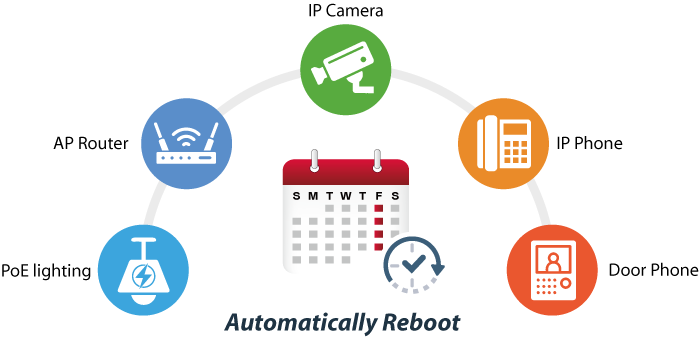

Scheduled Power Recycling

Устройство WGS-5215-16UP4X позволяет каждой из подключенных IP-камер или беспроводных точек доступа PoE перезагружаться в определенное время каждую неделю. Таким образом, снижается вероятность сбоев в работе IP-камер или точек доступа из-за переполнения буфера.

PoE Schedule экономит энергию

В условиях глобальной тенденции к энергосбережению и внесения вклада в защиту окружающей среды, WGS-5215-16UP4X, помимо возможности подачи высокой мощности, эффективно контролирует электропитание. Функция «Расписание PoE» позволяет включать или отключать подачу питания PoE для каждого порта PoE через заданные интервалы времени, что является мощным инструментом для малых и средних предприятий, а также крупных компаний, помогая им экономить электроэнергию и средства. Она также повышает безопасность, отключая устройства PD, которые не должны использоваться в нерабочее время.

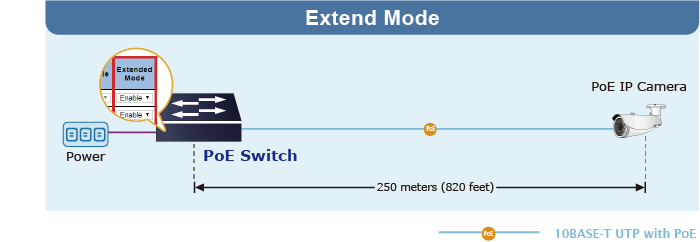

Увеличение дальности передачи данных по протоколу PoE++ 802.3bt и Ethernet

В режиме работы «Extend» WGS-5215-16UP4X, используя входное напряжение 54 В постоянного тока, работает на уровне дуплекса 10 Мбит/с для каждого порта, но может поддерживать выходную мощность PoE 53 Вт на расстоянии до 250 метров, преодолевая ограничение в 100 метров для кабеля Ethernet UTP. Благодаря этой новой функции WGS-5215-16UP4X предоставляет дополнительное решение для увеличения дальности действия PoE по стандарту 802.3at/af, что позволяет сэкономить на прокладке кабеля Ethernet.

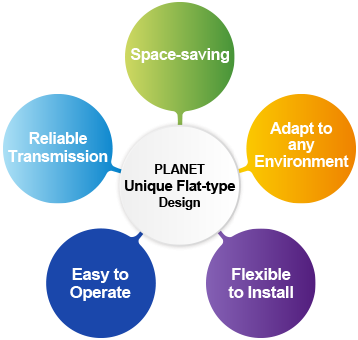

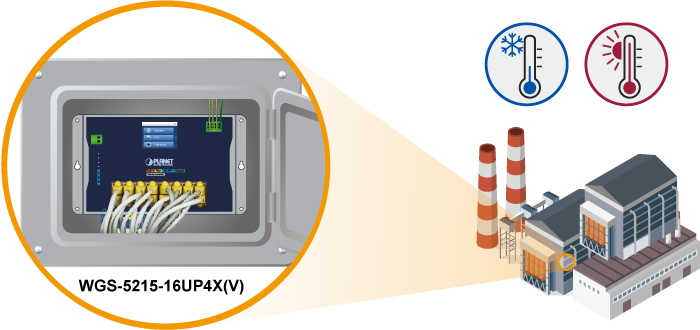

Инновационный способ настенного монтажа с плоским корпусом PLANET

WGS-5215-16UP4X оснащен инновационным плоским корпусом PLANET, специально разработанным для удобной установки в узких пространствах, таких как настенные шкафы, шкафы управления или плоские распределительные коробки. Его компактная, плоская и настенная конструкция идеально подходит для помещений с ограниченным пространством, а удобная конструкция «Front Access» обеспечивает простой монтаж, прокладку кабелей, мониторинг светодиодов и техническое обслуживание. WGS-5215-16UP4X может быть надежно установлен на любой стене или поверхности шкафа, обеспечивая гибкие и эффективные варианты развертывания для различных промышленных и корпоративных приложений.

Конструкция, устойчивая к воздействию окружающей среды

Благодаря прочному металлическому корпусу со степенью защиты IP30, WGS-5215-16UP4X обеспечивает высокий уровень устойчивости к электромагнитным помехам и сильным скачкам напряжения, которые обычно встречаются на производственных площадках или в шкафах управления движением на обочинах дорог без кондиционирования воздуха. WGS-5215-16UP4X может работать в диапазоне температур от -40 до 75 градусов Цельсия, что позволяет использовать эту серию практически в любых суровых условиях.

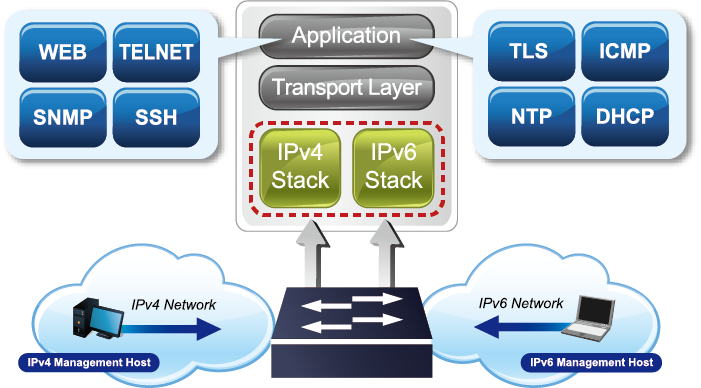

Управление двойным стеком IPv6/IPv4

Поддерживая протоколы IPv6 и IPv4, маршрутизатор WGS-5215-16UP4X помогает малым и средним предприятиям перейти в эру IPv6 с минимальными инвестициями, поскольку его сетевое оборудование не требует замены или модернизации при создании периферийной сети IPv6 FTTx.

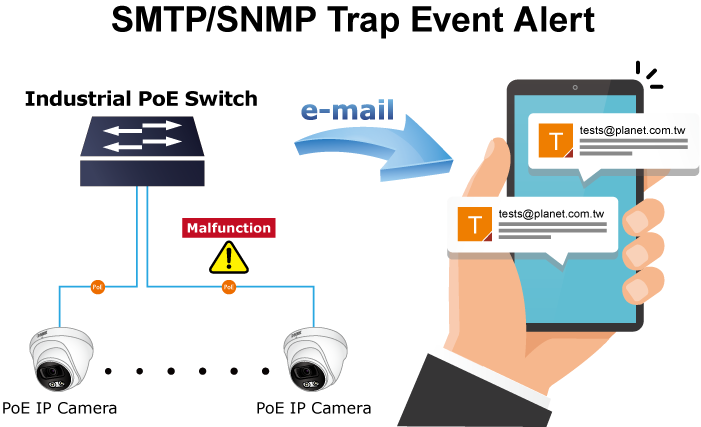

Оповещение о событии SMTP/SNMP

Устройство WGS-5215-16UP4X оснащено функцией оповещения о событиях, которая помогает диагностировать неисправности устройства, возникающие, например, при обрыве сетевого соединения или перезагрузке.

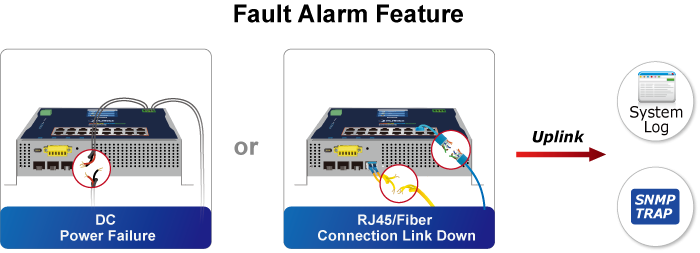

Эффективное оповещение о тревоге для лучшей защиты

Система WGS-5215-16UP4X поддерживает функцию оповещения о неисправностях, которая может оповестить пользователей о неполадках в работе переключателей. Благодаря этой удобной функции пользователям не придется тратить время на поиск причины проблемы. Это поможет сэкономить время и человеческие ресурсы.

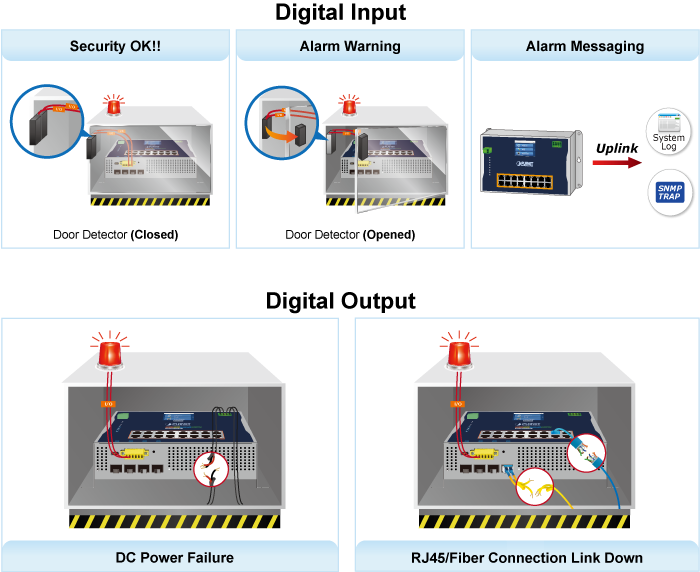

Цифровой вход и цифровой выход для внешней сигнализации

Устройство WGS-5215-16UP4X поддерживает цифровой вход и цифровой выход на верхней панели. Эта внешняя система оповещения позволяет пользователям использовать цифровой вход для обнаружения и регистрации состояния внешних устройств (например, датчиков вскрытия дверей) и отправки оповещений администраторам. Цифровой выход может использоваться для оповещения администраторов в случае, если порт WGS-5215-16UP4X показывает обрыв связи, восстановление связи или сбой питания.

Маршрутизация VLAN уровня 3 для IPv4 и IPv6 для безопасного и гибкого управления

Маршрутизатор WGS-5215-16UP4X обеспечивает не только сверхвысокую производительность передачи данных и превосходные технологии уровней 2 и 4, но и функцию маршрутизации IPv4 и IPv6 VLAN на уровнях 3, что позволяет передавать данные между различными VLAN и IP-адресами, обеспечивая высокозащищенное, гибко управляемое и простое сетевое приложение.

Надежные функции уровня 2

Коммутатор WGS-5215-16UP4X может быть запрограммирован для выполнения расширенных функций управления, таких как динамическое агрегирование портов, VLAN Q-in-Q, частные VLAN, протокол Rapid Spanning Tree, QoS уровня 2–4, управление полосой пропускания и IGMP snooping. WGS-5215-16UP4X обеспечивает поддержку VLAN с тегами 802.1Q, при этом максимальное количество групп VLAN может достигать 2000. Благодаря агрегированию поддерживаемых портов, WGS-5215-16UP4X позволяет создавать высокоскоростные транки, объединяющие несколько портов. Он обеспечивает до 8 групп транкций по 16 портов в каждой группе и поддерживает отказоустойчивость.

Эффективное управление трафиком

Маршрутизатор WGS-5215-16UP4X оснащен мощными функциями QoS и эффективным управлением трафиком для повышения качества обслуживания в корпоративных решениях для передачи данных, голоса и видео. Функционал включает в себя управление широковещательными/многоадресными/одноадресными штормами, управление полосой пропускания для каждого порта, приоритет QoS 802.1p/CoS/IP DSCP и перемаркировку. Он гарантирует наилучшую производительность при передаче VoIP-сигналов и видеопотоков, позволяя предприятиям в полной мере использовать ограниченные сетевые ресурсы.

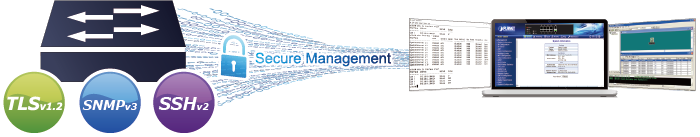

Эффективное управление

Для эффективного управления WGS-5215-16UP4X оснащен интерфейсами командной строки, веб-интерфейсом и интерфейсом SNMP.

• Благодаря встроенному веб-интерфейсу управления, WGS-5215-16UP4X предлагает простой в использовании, платформенно-независимый способ управления и настройки.
• Для текстового управления доступ осуществляется через Telnet и консольный порт USB Type-C.
• Для стандартного программного обеспечения мониторинга и управления предлагается подключение по протоколу SNMPv3, которое шифрует содержимое пакетов в каждом сеансе для безопасного удаленного управления

PLANET CloudNMS – Облачное универсальное управление сетью

Платформа CloudNMS и мобильное приложение PLANET позволяют ИТ-специалистам удаленно управлять всеми сетевыми устройствами и устройствами с питанием от сети (PD) в режиме реального времени. Разработанная для предприятий и отраслей, CloudNMS минимизирует необходимость выездного устранения неполадок, обеспечивая централизованный мониторинг, обнаружение неисправностей и мгновенные оповещения.

Модель WGS-5215-16UP4X также поддерживает CloudNMS, позволяя предприятиям более эффективно, безопасно и интеллектуально управлять различными сетевыми развертываниями — и все это с помощью единой облачной платформы.

Мощная защита от уровня 2 до уровня 4

WGS-5215-16UP4X предлагает комплексные списки контроля доступа (ACL) уровней 2–4 для обеспечения безопасности на периферии сети. Он может использоваться для ограничения доступа к сети путем отклонения пакетов на основе исходного и целевого IP-адресов, портов TCP/UDP или определенных типичных сетевых приложений. Механизм защиты также включает аутентификацию пользователей и устройств на основе портов и MAC-адресов стандарта 802.1X. Функция частных VLAN предотвращает обмен данными между периферийными портами, обеспечивая конфиденциальность пользователей.

Расширенная защита IP-сети

WGS-5215-16UP4X также предоставляет функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак с использованием IP-перехвата и отбрасывания ARP-пакетов с недействительным MAC-адресом. Теперь сетевые администраторы могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий, чем раньше.

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP, коммутатор WGS-5215-16UP4X легко интегрируется с системами SCADA, HMI и другими системами сбора данных на производственных площадках. Это позволяет администраторам удаленно отслеживать рабочую информацию промышленного коммутатора Ethernet, информацию о портах и ​​состояние связи, что обеспечивает улучшенный мониторинг и техническое обслуживание всего предприятия.

Гибкость и расширяемость решения

Четыре дополнительных слота SFP+, встроенные в WGS-5215-16UP4X, поддерживают многоскоростные оптоволоконные модули SFP+ (Small Form-factor Pluggable) со скоростями 100BASE-FX, 1GBASE-SX/LX, 2.5GBASE-X и 10GBASE-X, что позволяет администратору гибко выбирать подходящий трансивер SFP в зависимости не только от дальности передачи, но и от требуемой скорости. Дальность передачи может быть увеличена с 550 метров (многомодовое волокно) до 20/40/60 километров (одномодовое волокно или WDM-волокно). Они хорошо подходят для применения в корпоративных центрах обработки данных и распределительных центрах.

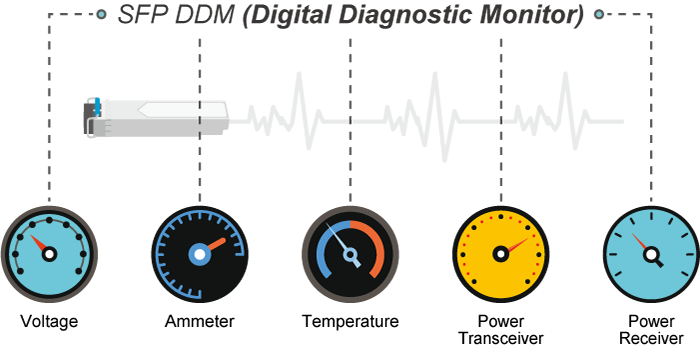

Интеллектуальный механизм диагностики SFP

WGS-5215-16UP4X поддерживает функцию SFP-DDM (цифровой диагностический монитор), которая значительно упрощает сетевому администратору мониторинг параметров SFP в режиме реального времени, таких как выходная мощность оптического модуля, входная мощность оптического модуля, температура, ток смещения лазера и напряжение питания трансивера.
