Медиаконвертер (1 порт 10/100/1000BASE-T c 802.3at PoE+, 1 порт 100/1000BASE-X SFP)

» GT-805A-PD

Медиаконвертер (1 порт 10/100/1000BASE-T c 802.3at PoE+, 1 порт 100/1000BASE-X SFP)

» GT-805A-PD

Гигабитная сеть и сохранение энергии

В соответствии с мировой тенденцией к энергосбережению, PLANET представила гигабитный медиаконвертер нового поколения, GT-805A-PD. Конвертер воплощает в себе следующие передовые концепции:

ввод питания IEEE 802.3af/at/bt (48~54 вольт)
простые установка и использование
компактный размер
простая диагностика неполадок

PLANET GT-805A-PD — это медиаконвертер 802.3at PoE+ PD 10/100/1000BASE-T в 100/1000BASE-X SFP, оснащенный удобным и экономичным решением для подачи питания 802.3af/at/bt PoE. Он отличается от более ранней версии семейства медиаконвертеров PLANET, которым было необходимо питание от адаптера постоянного тока; он может включаться через различное оборудование IEEE 802.3at/bt PoE PSE.

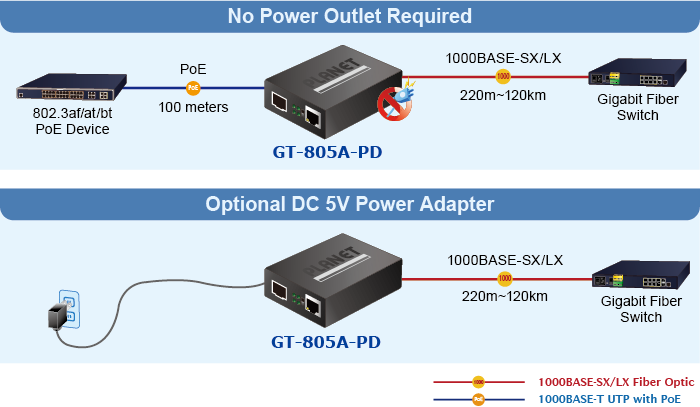

Два типа подачи питания для гибкой установки

GT-805A-PD имеет две системы питания (IEEE 802.3af/at/bt, 48–54 В постоянного тока, линейный источник питания и дополнительный вход 5 В постоянного тока), которые повышают надежность системы и увеличивают время безотказной работы. В зависимости от используемой сети, конвертер работает или как медиаконвертер PoE PD, или как стандартный гигабитный медиаконвертер спитанием от 5 В постоянного тока.

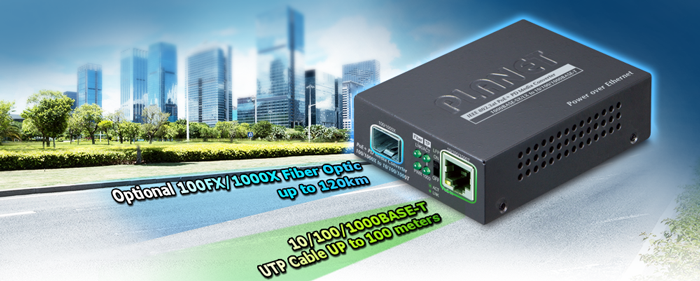

Высокопроизводительный и устойчивый сетевой обмен гарантирован и на больших дистанциях

GT-805A-PD увеличивает дистанцию высокоскоростной связи благодаря использованию трансивера SFP. Устройство обеспечивает преобразование между интерфейсами 10/100/1000BASE-T и оптоволоконным 100/1000BASE-X. Доступные оптоволоконные трансиверы SFP LC показаны ниже:

Кабель	Коннектор	Дистанция
Multi-mode	Duplex LC	220м/550м/2км
Single mode	Duplex LC	20/40/80/120км
Single mode WDM	Simplex LC	2/10/20/40/80/120км

Расширенные функции интеллектуального управления

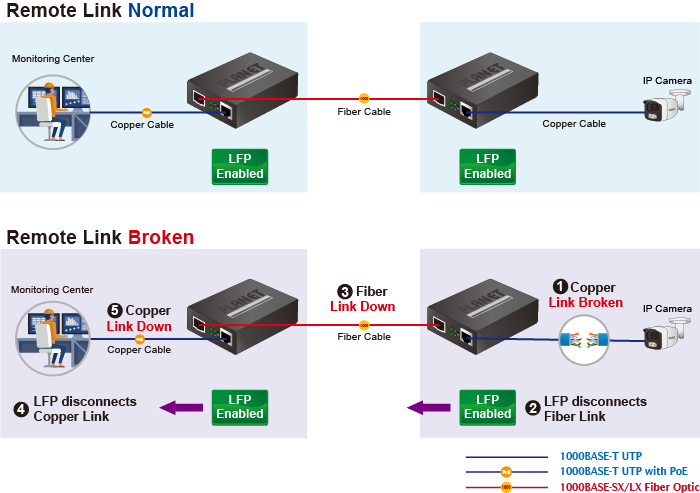

GT-805A-PD обеспечивает автоматическое преобразование MDI/MDI-X и оснащен DIP-переключателем, который управляет настройкой Link Fault Passthrough (LFP). Функция LFP включает в себя LLCF (Carry Forward) и LLR (Link Loss Return). LLCF и LLR помогу немедленно предупредить администраторов о проблеме канала связи и представляют собой эффективное решение для мониторинга сети. DIP-переключатель может отключить или включить функцию LFP.

LLCF означает, что если порт витой пары теряет линк, то линк сбрасывается и для оптики.
LLR означает, что порт витой пары сбрасывает линк, если на оптическом порту линк потерян.

Оба могут немедленно предупредить администраторов о проблеме канала связи и обеспечить эффективное решение для мониторинга сети.

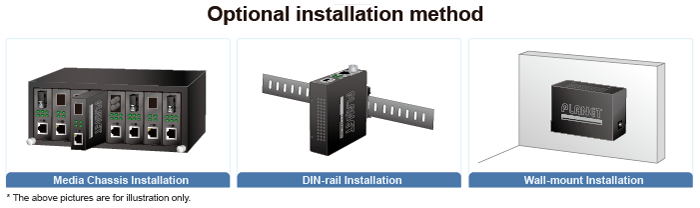

Может быть легко установлен в шасси или как отдельное устройство

GT-805A-PD позволяет легко соединять два типа сегментов. GT-805A-PD можно использовать как автономное устройство при питании от адаптера постоянного тока или в качестве выдвижного модуля к 19-дюймовому шасси медиаконвертера PLANET с 7/15 слотами (MC-700/MC-1500/ МС-1500Р/МС-1500Р48). Эти шасси могут помочь обеспечить питание GT-805A-PD при концентрации сегментов в одном месте. Поскольку медиаконвертер полностью соответствует стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T и IEEE 802.3z 1000BASE-LX/SX, его установка осуществляется довольно быстро и легко. Конвертер также поддерживает управление потоком для устранения потери пакетов.

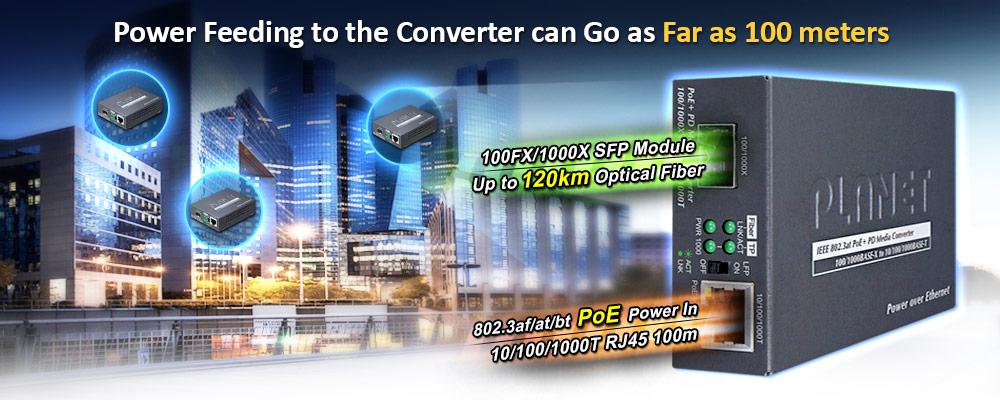

Сочетание PoE PD и удлинения дистанции связи Ethernet

Поскольку гигабитный порт RJ45 GT-805A-PD поддерживает ввод питания PoE, GT-805A-PD может получать питание PoE от любого оборудования PoE PSE 802.3af/at/bt, что снижает зависимость от электрических розеток.

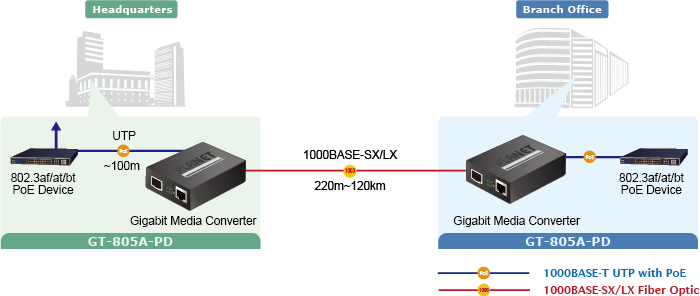

GT-805A-PD напрямую преобразует среду передачи данных из гигабитного волокна в интерфейс витой пары. Например, его можно применить между гигабитным оптоволоконным коммутатором и гигабитной медной сетевой картой для преобразования и передачи мультимедиа.

Благодаря преобразованию вы можете легко увеличить дальность передачи по медному гигабитному кабелю до 550 метров и более (в зависимости от модуля SFP). GT-805A-PD, оснащенный одним портом SFP, может интегрироваться с существующим медным коммутатором для обеспечения гигабитной оптоволоконной передачи без необходимости замены на гигабитный оптоволоконный коммутатор. Благодаря гигабитной оптоволоконной передаче GT-805A-PD позволяет передавать видеопоток с камеры, расположенной на расстоянии до 120 км, на локальный сетевой видеорегистратор.

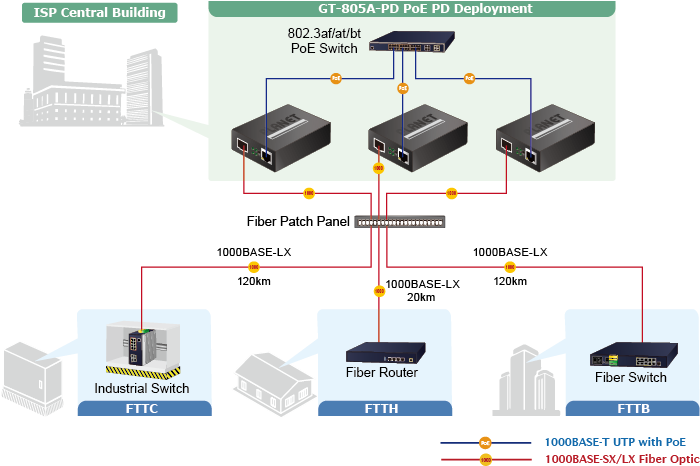

Оптическая сеть для провайдеров, системных интеграторов, предприятий и зданий

Благодаря превосходной передаче данных и простоте установки GT-805A-PD можно использовать для построения сети интернет-провайдера FTTH (оптоволокно до дома), FTTC (оптоволокно до дома) или FTTB (оптоволокно до здания). Конвертер также идеально подходит для сетевой среды небольших офисов предприятий.

Physical Port

Media conversion between 10/100/1000BASE-T and 100BASE-FX/1000BASE-SX/LX
TP Port supports 802.3af/at/bt PoE 48V-54V DC in-line-power
TP port supports 10/100/1000BASE-T auto-negotiation and auto-MDI/MDI-X
Fiber media allows
- Multi-mode fiber using LC connector
- Single-mode fiber using LC connector
100BASE-FX/1000BASE-SX/LX: 50/125μm/62.5/125μm multi-mode fiber cable or 9/125μm single-mode cable provides a distance depending on SFP module
1000BASE-T: 4-pair Cat. 5/5e/6 UTP cable, up to 100 meters

Power over Ethernet

Compatible with IEEE 802.3bt Power over Ethernet plus plus end-span + mid-span PSE
Compatible with IEEE 802.3at Power over Ethernet plus end-span/mid-span PSE
Backward compatible with IEEE 802.3af Power over Ethernet

Standard

Complies with IEEE 802.3 10BASE-T
Complies with IEEE 802.3u 100BASE-TX/100BASE-FX
Complies with IEEE 802.3ab 1000BASE-T
Complies with IEEE 802.3z 1000BASE-SX/LX
IEEE 802.3x full-duplex and half-duplex back pressure flow control to eliminate packet loss
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 3)
IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 4)

Layer 2 Features

Store-and-Forward mechanism
Non-blocking full wire-speed forwarding rate
IEEE 802.1Q Tag VLAN transparent, multicast pass through
9K jumbo frame
IEEE 802.3x full-duplex and half-duplex back pressure flow control to eliminate the loss of packets

Mechanical

DIP switch for LFP function (Disable/Enable) setting
LED indicators for easy network diagnostics
Wall mounting or DIN-rail installation
Compact in size, easy installation
Two power input designs (IEEE 802.3af/at/bt 48V~54V DC in-line power or optional 5V DC input)
Compact size for working with PLANET MC family media chassis (MC-700/MC-1500/MC-1500R/MC-1500R48)

Hardware Specifications
Copper Port	10/100/1000BASE-T Ethernet TP RJ45 port (auto-MDI/MDI-X) twisted pair
Fiber Port	100/1000BASE-X
Fiber Port Type (connector)	SFP (LC)
Copper Maximum Distance	100m
Fiber Maximum Distance	Vary by SFP Transceiver
LED Indicator	System: Power x 1 (Green) TP LINK/ACT, 1000 LINK/ACT (Green). PoE In (Amber) Fiber LINK/ACT (Green)
DIP Switch	LFP function (Disable / Enable) setting
Power Consumption	DC 48V PoE In: 3.1 watts/10.5BTU DC 54V PoE In: 3.2watts/10.9BTU
Power Requirements	IEEE 802.3af/at/bt PoE 48V-54V DC in-line power or optional DC 5V/2A external power adapter(Not included in standard package)
Dimensions (W x D x H)	70 x 94 x 26 mm
Weight	186g
Converter Specifications
Speed	Twisted-pair: 10/20Mbps for half/full duplex 100/200Mbps for half/full duplex 2000Mbps for full duplex Fiber optic: 200Mbps for full duplex 2000Mbps for full duplex
Network Cables	Twisted-pair: 10BASE-T: 2-pair UTP Cat. 3,4,5, up to 100m 100BASE-TX: 2-pair UTP Cat. 5, up to 100m 1000BASE-T: 4-pair STP Cat 5 up to 100m Fiber-optic Cable 1000BASE-SX: 50/125μm or 62.5/125μm multi-mode fiber cable, up to 220/550m/2km. 1000BASE-LX: 9/125μm single-mode cable, providing long distance of 2/10/20/40/80/120km (depending on SFP module) 100BASE-FX: 50/125μm or 62.5/125μm multi-mode fiber cable for up to 2km (depending on SFP module) 9/125μm single-mode cable for 20/40/60/120km (vary on SFP module)
Jumbo Packet Size	9K
Standard Conformance
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x full-duplex and half-duplex back pressure flow control to eliminate packet loss IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 3) IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 4)
Regulatory Compliance	FCC Part 15 Class A, CE
Environment
Operating Temperature	0 ~ 50 degrees C
Storage Temperature	-10 ~ 70 degrees C
Operating Humidity	5 ~ 95%, relative humidity, non-condensing
Storage Humidity	5 ~ 95%, relative humidity, non-condensing

Datasheet

Дата	Версия	Описание	Скачать
13.05.2022	1.0	GT-805A-PD

User's Manual

Дата	Версия	Описание	Скачать
12.04.2022	1.0	Initial release.

Фото	Модель	Описание
	MGB-Series Transceiver	Трансивер SFP (1000BASE-SX/LX)
	MFB-Series Transceiver	Трансивер SFP (100BASE-FX)
	UPOE-400	Инжектор PoE++ (4 порта 802.3bt, 160 Вт)
	POE-2400G	Управляемый инжектор PoE+ (24 порта 802.3at, бюджет 440 Вт)
	POE-175-95	Инжектор PoE++ (1 порт 10/100/1000 802.3bt)
	POE-173	Инжектор Ultra PoE (1 порт, 60 Вт)
	POE-172	Инжектор Ultra PoE (1 порт 10/100/1000, 60 Вт, внутренний БП)
	POE-171	Инжектор Ultra PoE (1 порт 10/100/1000 с Ultra PoE, 60 Вт)
	POE-165	Инжектор PoE (1 порт 802.3at PoE+, 30 Вт)
	POE-163	Инжектор PoE (IEEE 802.3at, Mid-span)
	POE-161	Инжектор PoE (1 порт IEEE 802.3at, Mid-Span)
	POE-152	Инжектор PoE (1 порт 802.3af End-Span)
	GTP-80x Series	Медиаконвертер (1 порт 100/1000BASE-X, 1 порт 10/100/1000BASE-T с PoE+)

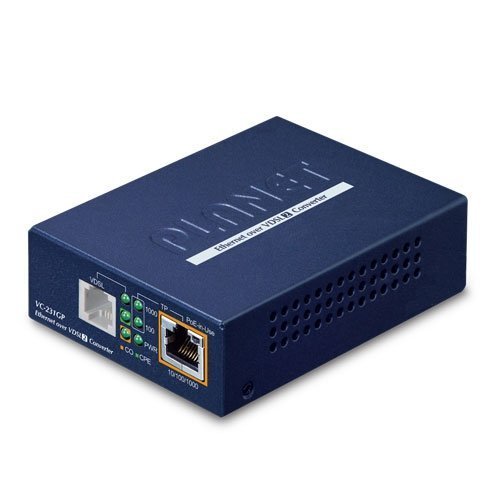

	VC-231GP	Удлинитель Ethernet (1 порт 10/100/1000T с 802.3at PoE+, 1 порт VDSL2)

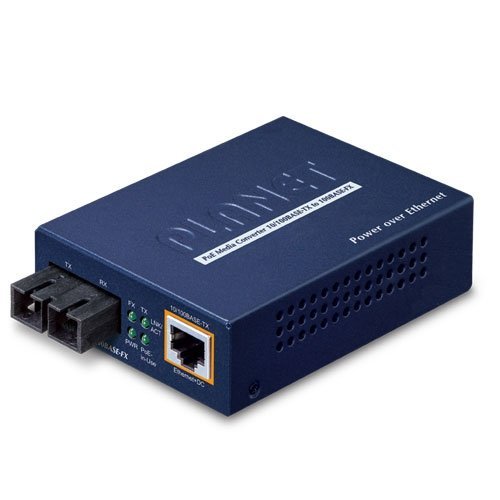

	FTP-802 / FTP-802S15	Медиаконвертер (1 порт 100Base-FX, 1 порт 10/100Base-TX с PoE)
