Интеграция в сеть Modbus TCP/RTU/ASCII

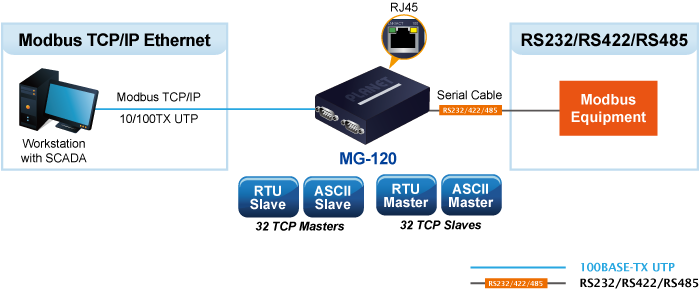

Однопортовый шлюз RS-232/422/485 Modbus PLANET MG-120 поддерживает стандартный протокол Modbus, что позволяет конвертировать любые протоколы Modbus между Modbus TCP, Modbus RTU и Modbus ASCII для всех поддерживаемых аппаратных интерфейсов. Его последовательный протокол можно использовать для промышленной автоматизации, где установлена система SCADA или HMI.

Более того, его сетевая интеграция может быть повышена с сети SNMP до автоматизированной сети Modbus TCP, что обеспечивает соединение через Ethernet на большие расстояния, что делает сетевую инфраструктуру более гибкой.

Конверсионный мост для гибкого развертывания сети

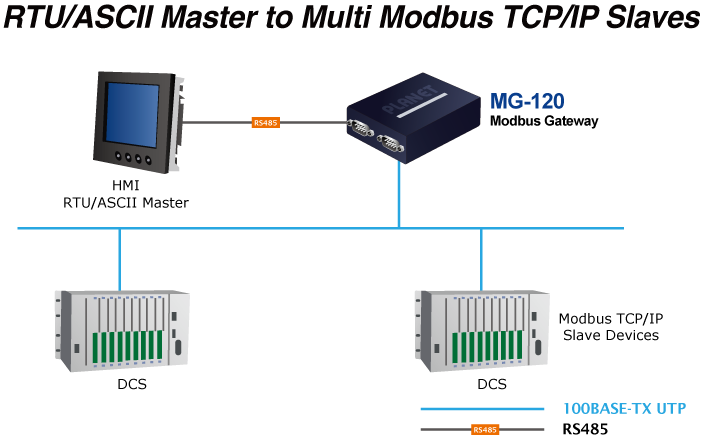

MG-120 может служить переходным мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями администраторов, на которых работает протокол Modbus TCP/IP. Последовательный интерфейс RS-232/422/485 MG-120 обеспечивает режим работы Modbus RTU/ASCII и различные варианты скорости передачи данных для удовлетворения требований интеграции между протоколом Modbus TCP/IP, протоколом Modbus RTU Master/Slave и устройством Master/Slave протокола Modbus ASCII.

Преимущество использования MG-120 заключается в том, чтобы помочь пользователям легко построить промышленную среду между протоколом Modbus TCP/IP и протоколом Modbus RTU/ASCII, тем самым предлагая прикладное решение для промышленного оборудования управления без портов Ethernet и промышленного управления. Управление оборудованием возможно только через рабочую станцию ​​промышленного ПК или промышленную панель управления.

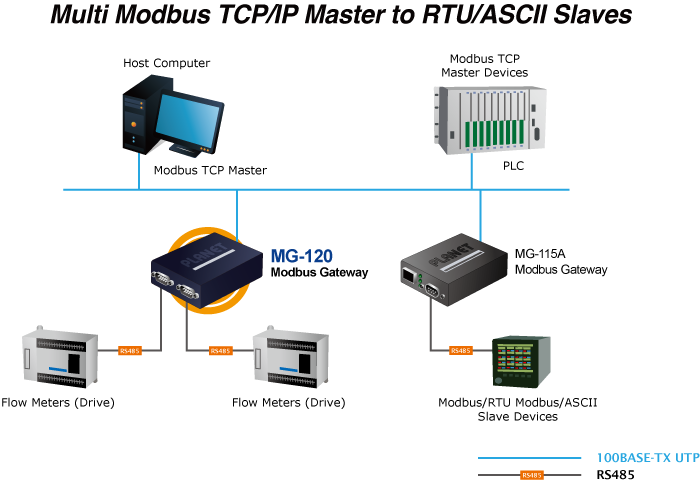

Кроме того, эффективное решение по интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких Master/Slave устройств Modbus в промышленной гибридной сети обеспечивает следующее:

• Режим Master поддерживает до 32 TCP slave запросов на подключение
• Режим Slave поддерживает до 32 TCP master запросов на подключение

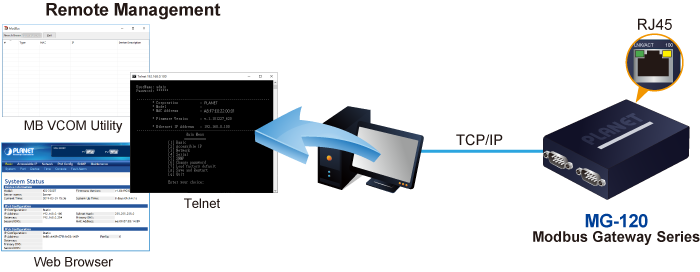

Удаленное управление

MG-120 превращает подключенное оборудование Modbus RTU/ASCII в IP-устройства и может подключаться к сети Modbus TCP/IP через последовательный интерфейс RS-232/422/485 и порт Ethernet 10/100BASE-TX RJ45. Он обеспечивает удаленное веб-управление и интерфейс Telnet для эффективного удаленного управления сетью. MG-120 также предоставляет утилиту PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, которая помогает сетевому администратору легко получить информацию о текущем IP-адресе подсети или изменить настройки IP-адреса подсети MG-120.

Мониторинг состояния порта через Modbus

MG-120 отображает подробную информацию об общем количестве байтов, переданных и полученных через последовательный интерфейс RS-232/422/485, а также подробное общее количество кадров, переданных и полученных через удаленный веб-интерфейс/интерфейс управления Telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику MG-120 через один последовательный интерфейс RS-232/422/485.
