Инновационный конвертер TSN гарантирует скорость доставки критически важных данных

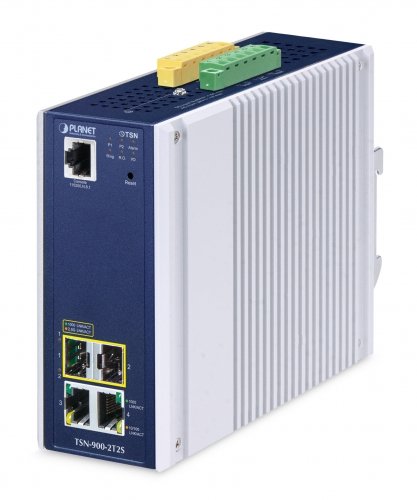

PLANET TSN-900-2T2S — это совершенно новый управляемый медиаконвертер промышленного уровня с технологией (TSN), который оснащен 2 портами 10/100/1000BASE-T RJ45 и 2 портами SFP 1G/2,5GBASE-X в металлическом корпусе IP30 для стабильной работы в тяжелых условиях и предназначен для всех уровней сети промышленной автоматизации, от полевой шины до магистральной сети предприятия. И это гарантирует сквозную передачу высокоприоритетного трафика с чрезвычайно низкой задержкой. Благодаря двум двухскоростным оптоволоконным слотам SFP его можно гибко применять для увеличения расстояния соединения.

ТСН-900-2Т2С можно устанавливать в любых сложных условиях, поскольку он может стабильно работать в диапазоне температур от -40 до 75 градусов Цельсия. Также возможен монтаж на DIN-рейку или стену для эффективного использования пространства шкафа.

Построение устойчивого будущего на принципах ESG

TSN-900-2T2S может помочь предприятиям повысить эффективность операций и производства, одновременно снижая потребление энергии и потери ресурсов, тем самым увеличивая как экономические, так и социальные выгоды предприятия, что соответствует основным принципам ESG. Например, применение TSN-900-2T2S в промышленной автоматизации позволяет точно контролировать производственный процесс, снижая потребление энергии и образование отходов. Аналогичным образом, их использование на транспорте может оптимизировать логистические маршруты, смягчая такие проблемы, как выбросы углекислого газа и пробки на дорогах.

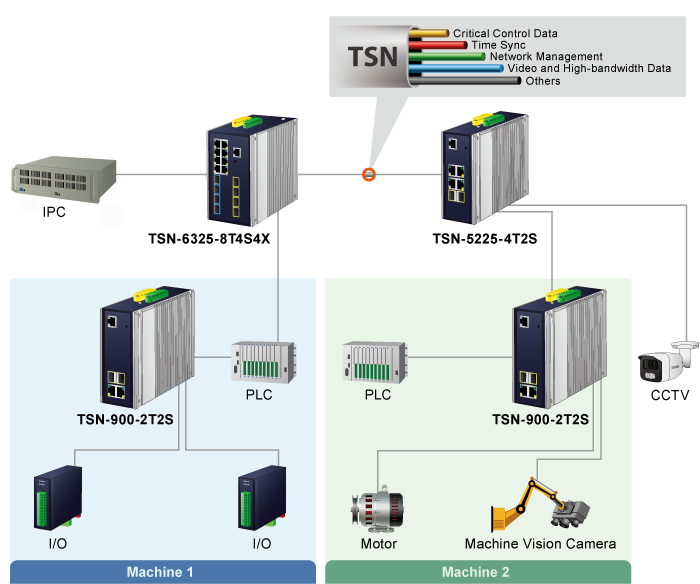

Простой путь к TSN-совместимой инфраструктуре

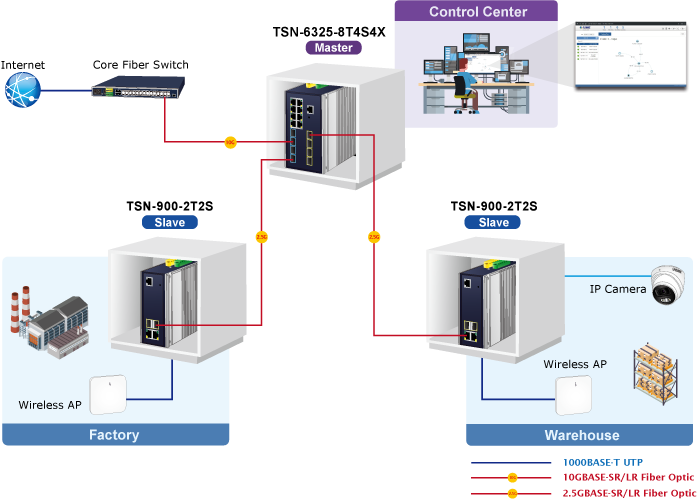

PLANET TSN-900-2T2S обеспечивает сетевую связь в режиме реального времени с низкой задержкой для промышленной автоматизации, сетей 5G NR, индустрии 4.0, потокового видео 4K/8K и игровой индустрии VR/AR с использованием технологии Time-sensitivity Networking (TSN) и протокола точного времени IEEE 1588 (PTPv2) для синхронизации времени на всех портах.

TSN-900-2T2S поддерживает стандарты TSN IEEE, необходимые для комплексного решения связи в реальном времени. К ним относятся профиль IEEE 802.1AS-REV для синхронизации времени, IEEE 802.1Qbv для улучшений запланированного трафика, IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET), IEEE 802.1Qci для попоточной фильтрации и контроля (PSFP). а также репликация и устранение кадров IEEE 802.1CB для обеспечения надежности (FRER) для плавного резервирования.

TSN-900-2T2S устраняет необходимость разделения сетей Ethernet информационных технологий (ИТ) и операционных технологий (OT), обеспечивая более универсальный подход к синхронизации и точному времени для современных систем промышленной автоматизации.

Протокол точного времени IEEE 1588

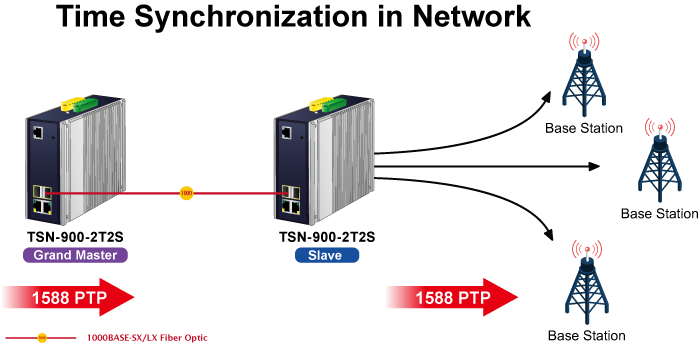

TSN-900-2T2S поддерживает IEEE 1588v2 PTP (протокол точного времени) с аппаратной отметкой времени для точной синхронизации времени в сетях, а также поддерживает режимы Boundary Clock, End to End и Peer to Peer Transparent Clock. Он идеально подходит для телекоммуникационных и операторских приложений Ethernet, поддерживая доставку услуг MEF и синхронизацию по пакетным решениям для IEEE 1588 и синхронного Ethernet.

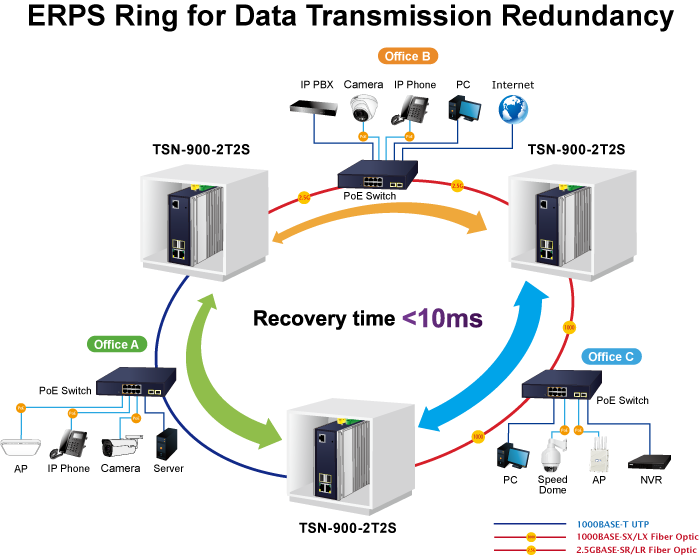

Redundant Ring, быстрое восстановление для критически важных сетевых приложений

TSN-900-2T2S поддерживает технологию резервного кольца и обладает мощной и быстрой способностью самовосстановления для предотвращения сбоев и внешних вторжений. Он поддерживает передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree (802.1s MSTP) и резервированное питание для повышения надежности системы и времени безотказной работы в различных средах. В простой кольцевой сети время восстановления канала передачи данных может достигать 10 мс.

Надежные функции уровня 2

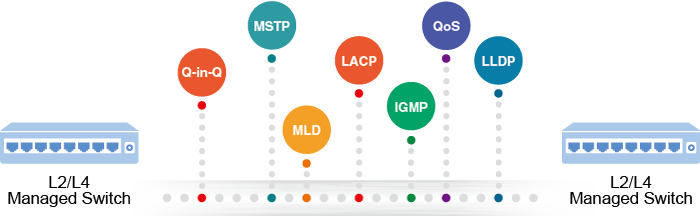

TSN-900-2T2S можно запрограммировать для расширенных функций управления коммутатором уровня 2, таких как динамическое агрегирование каналов портов, VLAN с тегами 802.1Q, Q-in-Q VLAN, частная VLAN, протокол Multiple Spanning Tree Protocol (MSTP),  QoS уровней 2-4, контроль пропускной способности, отслеживание IGMP и отслеживание MLD. Благодаря агрегированию поддерживающих портов серия TSN-900-2T2S позволяет работать с высокоскоростной магистральной группой, которая имеет несколько портов, а также поддерживает аварийное переключение.

Функции кибербезопасности для минимизации рисков

Он включает в себя ряд функций кибербезопасности, таких как отслеживание DHCP, защита IP-источника, защита от проверки ARP, контроль доступа к сети на основе портов и MAC-адресов 802.1x, управление учетными записями пользователей RADIUS и TACACS+, аутентификация SNMPv3 и т. д., делая его решением полной безопасности. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети, тратя значительно меньше времени и усилий, нежели раньше.

Modbus TCP обеспечивает гибкое сетевое подключение для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP TSN-900-2T2S может легко интегрироваться с системами SCADA, системами HMI и другими системами сбора данных в заводских цехах. Оно позволяет администраторам удаленно отслеживать рабочую информацию промышленного Ethernet-коммутатора, информацию о портах и состояние связи, тем самым легко обеспечивая расширенный мониторинг и обслуживание всего предприятия.

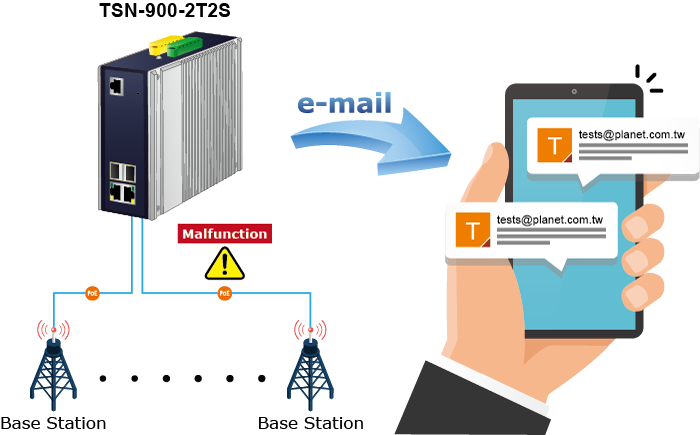

Оповещения SMTP/SNMP

TSN-900-2T2S обеспечивает функцию оповещения о событиях, которая помогает диагностировать неисправное устройство в зависимости от разрыва сетевого соединения или реакции на перезагрузку.

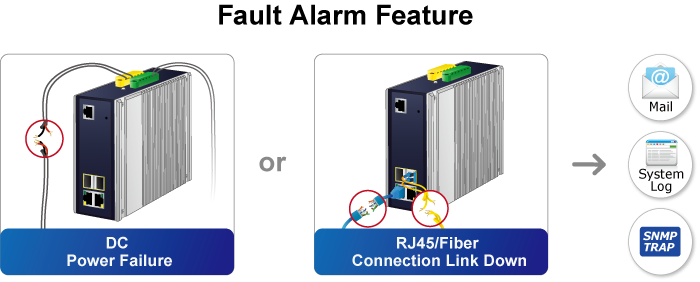

Эффективная сигнализация для лучшей защиты

TSN-900-2T2S оснащен функцией сигнализации о сбое, которая может предупредить пользователей, если что-то не так с сервером последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск проблемы. Это поможет сэкономить время и человеческие ресурсы.

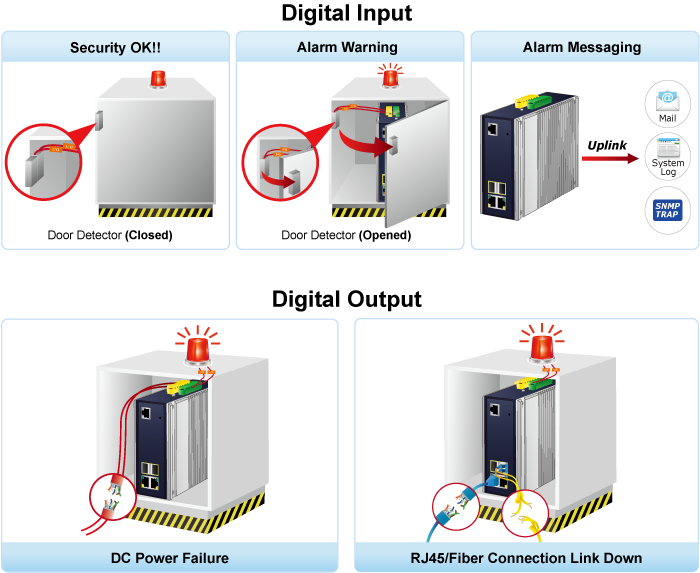

Дискретный ввод/вывод для систем сигнализации

TSN-900-2T2S поддерживает цифровой вход и цифровой выход на передней панели. Цифровой вход можно использовать для обнаружения и регистрации состояния внешних устройств, таких как датчик вскрытия двери. Цифровой выход можно использовать для отправки сигнала тревоги всякий раз, когда у TSN-900-2T2S происходит потеря связи с портом или сбой питания.

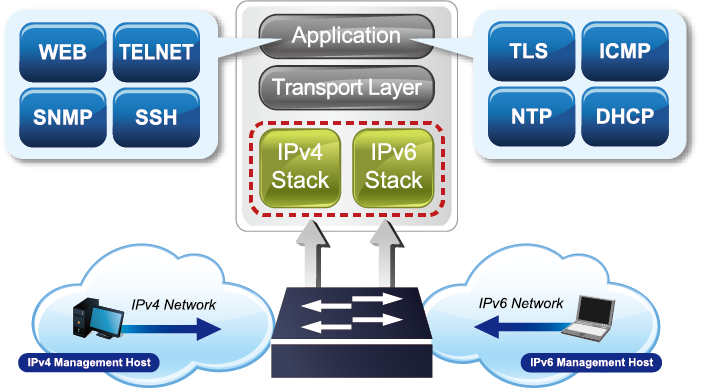

Совместимость со стеками протоколов IPv6/IPv4

Полностью поддерживая протоколы IPv4 и IPv6, TSN-900-2T2S может работать с исходной сетевой структурой IPv4, а также поддерживать новую сетевую структуру IPv6 сейчас и в будущем. Поскольку растет число сетевых устройств, а потребность в более широкой адресации и повышении безопасности становится критической, GPN-400ACV является лучшим выбором для интернет-провайдеров при создании пограничной службы IPv6 FTTx для подключения к сети IPv6.

Эффективное управление

Для эффективного управления TSN-900-2T2S оснащен интерфейсами командной строки, веб-интерфейсом и SNMP.

• Благодаря встроенному веб-интерфейсу управления он предлагает простые в использовании, независимые от платформы средства управления и настройки.

• Для текстового управления доступ к нему можно получить через интерфейс последовательной консоли/Telnet.
• Для стандартного программного обеспечения мониторинга и управления оно предлагает соединение SNMPv3, которое шифрует содержимое пакета в каждом сеансе для безопасного удаленного управления.

Мощная сетевая безопасность

Серия TSN-900-2T2S предлагает комплексный список управления доступом (Access Control List) уровней от 2 до 4 для обеспечения безопасности на периферии. Его можно использовать для ограничения доступа к сети путем отклонения пакетов на основе IP-адреса источника и назначения, портов TCP/UDP или определенных типичных сетевых приложений. Его механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1X и MAC-адресов. Благодаря функции частной VLAN связь между граничными портами можно предотвратить, чтобы обеспечить конфиденциальность пользователя.

Расширенная защита IP-сети

TSN-900-2T2S также поддерживает функции DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атаки IP snooping и отбрасывания ARP-пакетов с недопустимым MAC-адресом. Сетевой администратор теперь может создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий.

Хороший контроль трафика

TSN-900-2T2S оснащен мощными функциями управления трафиком и QoS для улучшения услуг связи со стороны телекоммуникационных компаний и интернет-провайдеров. Функции QoS включают в себя классификаторы трафика уровня 4 на скорости проводной сети и ограничение полосы пропускания, которые особенно полезны для мультитенантных устройств, мультибизнес-подразделений, приложений телекоммуникационных компаний и поставщиков сетевых услуг. Это также позволяет промышленной среде в полной мере использовать преимущества ограниченных сетевых ресурсов и гарантирует наилучшую производительность при передаче VoIP и видеоконференций.

Решение для гибкого расширения

Дополнительные два порта SFP, встроенные в TSN-900-2T2S, поддерживают многоскоростные оптоволоконные модули 100BASE-FX, 1000BASE-SX/LX и 2500BASE-X SFP (Small Form-factor Pluggable), что означает, что администратор теперь может гибко выбирать подходящий трансивер SFP не только в зависимости от расстояния передачи, но и требуемой скорости передачи. Расстояние можно увеличить с 550 метров до 2 километров (многомодовое волокно) и до 10/20/40/60/80/120 километров (одномодовое волокно или волокно WDM). Он хорошо подходит для использования в центрах обработки и распределения данных.

Интеллектуальный механизм диагностики SFP

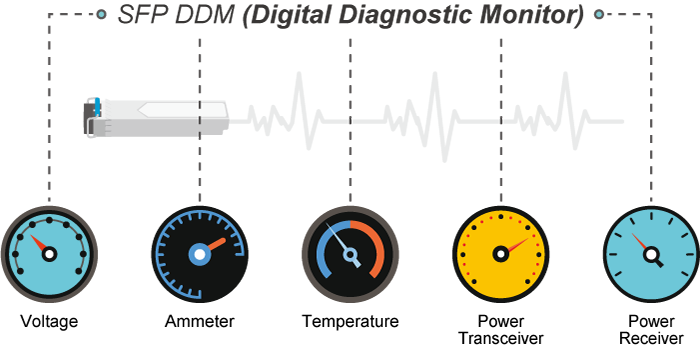

TSN-900-2T2S поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору легко отслеживать параметры SFP в режиме реального времени, такие как выходная оптическая мощность, входная оптическая мощность, температура, ток смещения лазера и напряжение питания приемопередатчика.

Маршрутизация VLAN для протоколов IPv4 и IPv6 для безопасного и гибкого управления

Чтобы помочь клиентам оставаться на высоте своего бизнеса, TSN-900-2T2S не только обеспечивает высокую производительность передачи и отличные технологии уровня 2 и 4, но также и функцию L3  программной маршрутизации VLAN IPv4/IPv6, которая позволяет пересекать разные VLAN и разные IP-адреса для создания высокозащищенного, гибкого и простого сетевого приложения.

Решение для удаленного управления

Универсальная система управления сетью PLANET (UNI-NMS) и приложение NMSViewerPro/CloudViewerPro поддерживают ИТ-персонал путем удаленного управления всеми сетевыми устройствами и мониторинга рабочего состояния PD. Таким образом, они предназначены как для предприятий, так и для отраслей, где развертывание PD может быть максимально удаленным, без необходимости отправляться в фактическое местоположение в случае обнаружения ошибки или неисправного состояния. С помощью приложения UNI-NMS или NMSViewerPro/CloudViewerPro теперь можно быстро и эффективно управлять всеми видами бизнеса с одной платформы.
