Компактное и надежное промышленное сетевое решение 802.3bt PoE++
Серия промышленных инжекторных концентраторов PLANET IPOE-470 с 4 портами IEEE 802.3bt PoE++ оснащена четырьмя инжекторными портами 10/100/1000/2500BASE-T мощностью 95 Вт, поддерживающими PoE++ типа 4 (802.3bt). Общий бюджет PoE составляет 240 Вт, что позволяет передавать питание 802.3bt PoE++ по кабелям Ethernet UTP, обеспечивая одновременную передачу данных и питания на удаленное устройство (PD), работающее с питанием 802.3bt/at.
IPOE-470 обеспечивает быстрое, безопасное и экономичное сетевое решение 802.3bt PoE++ для малых предприятий и крупных компаний. Оно разработано для идеальной модернизации существующей сетевой инфраструктуры до системы 802.3bt PoE++ без замены существующих коммутаторов Ethernet, а также позволяет централизовать электропитание.
| Модель | Ввод питания | Стандарт PoE | Бюджет PoE |
| IPOE-470 | 48~54V DC | IEEE 802.3bt PoE++ | 240 Вт |
802.3bt PoE++ удовлетворяет сверхвысоким требованиям к энергопотреблению устройств с питанием

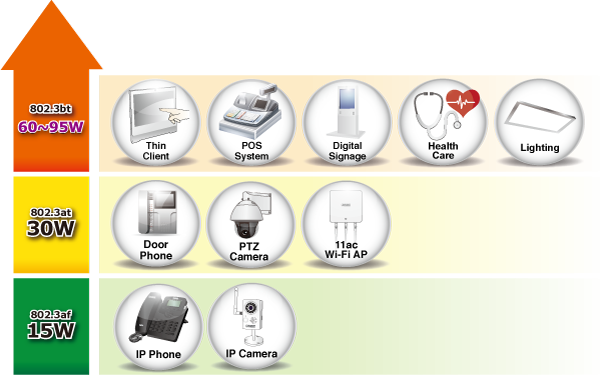

Благодаря использованию стандарта IEEE 802.bt PoE++ и технологии Ultra PoE, IPOE-470 способен обеспечивать мощность до 95 Вт, используя все четыре пары стандартных кабелей Ethernet Cat5e/6 для передачи питания и данных на полной скорости каждому удаленному PoE-совместимому устройству. Он обладает втрое большей мощностью по сравнению с обычным 802.3at PoE+ и является идеальным решением для удовлетворения растущего спроса на сетевые устройства с высоким энергопотреблением, такие как:
Быстрое и простое развертывание сети 802.3bt/at PoE
IPOE-470 устанавливается между обычным коммутатором Ethernet и устройствами PD. Четыре порта являются сетевыми (Ethernet) портами для ввода данных, а остальные четыре порта — портами PoE++ для вывода данных и питания. Питание и данные передаются одновременно по кабелям UTP на различные устройства 802.3bt/at PD без влияния на производительность и функции существующей сети.
Благодаря передаче данных и питанию по Ethernet от одного устройства, IPOE-470 позволяет сократить количество силовых кабелей и исключить необходимость в отдельных электрических розетках на стене, потолке или в любом другом труднодоступном месте.
Интеллектуальный светодиодный индикатор входного напряжения и использования PoE в реальном времени
IPOE-470 позволяет пользователям легко и эффективно отслеживать текущее состояние входного напряжения и потребления энергии PoE благодаря усовершенствованной светодиодной индикации. Индикатор «Входное напряжение» позволяет пользователю узнать состояние двойного входа постоянного тока. Индикатор «Использование PoE», отображаемый на панели IPOE-470, имеет три янтарных светодиодных индикатора, показывающих различное потребление энергии: 80 Вт, 160 Вт и 240 Вт. С помощью светодиодного индикатора потребления энергии IPOE-470 позволяет администратору отслеживать состояние потребления энергии подключенных устройств PD в реальном времени.
Удобная и надежная система питания
Предназначена для использования PoE++ 802.3bt с распространенным входным напряжением постоянного тока 48–54 В в транспортных и промышленных приложениях. Ее конструкция с различными напряжениями подходит для работы в условиях высокой доступности, требующих двойного или резервного питания.
Сверхвысокий энергетический бюджет для расширения PoE
Благодаря выходной мощности PoE до 95 Вт, IPOE-470 может обеспечивать питание PoE-устройств на гораздо больших расстояниях, используя расширитель PLANET PoE Extender, который может быть установлен на расстоянии более 100 метров.
Стабильная работа в сложных условиях
Сегодня спрос на PoE распространяется не только на коммерческие приложения, но и на многие критически важные сети, работающие в суровых условиях. Серия IPOE-470 (IPOE-470 и IPOE-470-12V) обеспечивает высокий уровень защиты от электромагнитных помех и сильных скачков напряжения, характерных для условий на производственных площадках или в шкафах управления движением на обочинах дорог.

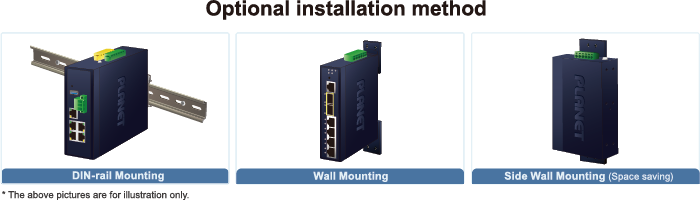

Серия IPOE-470 легко устанавливается по принципу Plug and Play и стабильно работает в диапазоне температур от -40 до 75 градусов Цельсия, что позволяет пользователям удобно использовать устройство практически в любом месте сети. Серия IPOE-470 также оснащена компактным металлическим корпусом стандарта IP30, что позволяет устанавливать устройство на DIN-рейку или на стену в условиях ограниченного пространства.
Надежная защита
Серия IPOE-470 обеспечивает контактный разряд ±6 кВ постоянного тока и воздушный разряд ±8 кВ постоянного тока для защиты Ethernet от электростатического разряда. Она также поддерживает устойчивость к скачкам напряжения ±6 кВ, что повышает стабильность работы устройства и защищает сети пользователей от разрушительных электростатических атак, обеспечивая бесперебойную работу.
Установка инжектора PoE++ IEEE 802.3bt и устройств, совместимых с PoE++ 802.3bt
Благодаря поддержке стандарта Power over Ethernet IEEE 802.3bt, IPOE-470 может напрямую подключаться и подавать питание по кабелю Ethernet RJ45 к любым конечным узлам IEEE 802.3bt, таким как скоростные купольные PTZ-камеры с поддержкой PoE, тонкие клиенты, моноблочные сенсорные ПК, POS-терминалы, информационные киоски, удаленные цифровые вывески и PoE-освещение.
Установка инжектора PoE++ IEEE 802.3bt и разветвителя PoE++ 802.3bt
Для мест, где трудно найти розетку, IPOE-470 и IPOE-173S могут работать в паре, обеспечивая самый простой способ питания ваших Ethernet-устройств, требующих высокой мощности, таких как PTZ (панорамирование, наклон, масштабирование) IP-камеры, цветные сенсорные телефоны VoIP и многоканальные точки доступа беспроводной локальной сети, установленные на крыше здания, в офисе предприятия или дома, а также тонкие клиенты, моноблочные сенсорные ПК, POS-терминалы, информационные киоски и удаленные цифровые табло.
Установка инжектора PoE++ IEEE 802.3bt и сетевого расширения PoE+ 802.3at

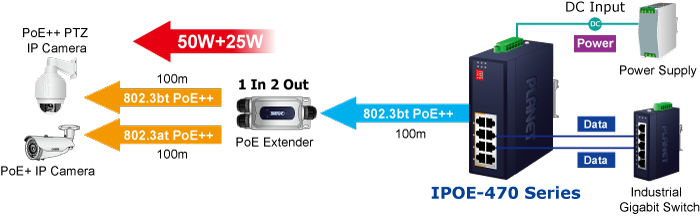

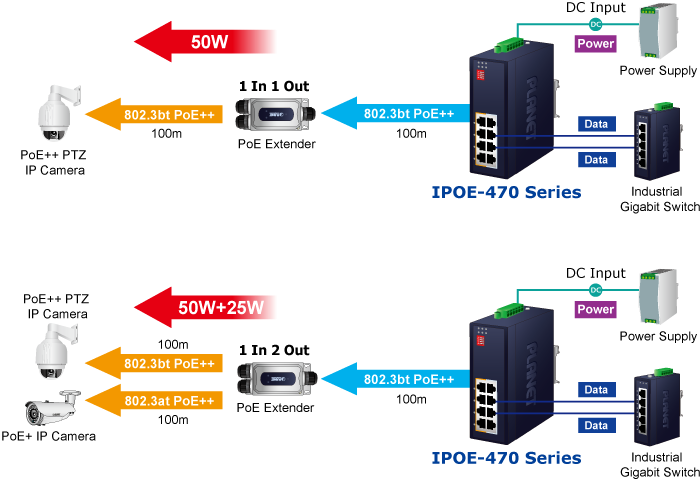

Достаточно ли 100-метрового кабеля для широкого спектра развертываний IP-видеонаблюдения? Ответ однозначно отрицательный. Для достижения преимуществ IP-видеонаблюдения, а также распределения IP-камер на большие расстояния, серия IPOE-470 и расширитель PoE PLANET IPOE-E302 могут стать быстрым и экономичным решением. В простейшем случае расширитель PoE позволяет установить PoE IP-камеру на расстоянии до 200 метров от серии IPOE-470. Серия IPOE-470 подает питание PoE на первые 100 метров к расширителю PoE по кабелям UTP, а затем расширитель PoE пересылает данные Ethernet и оставшееся питание PoE на удаленные PoE IP-камеры.
Physical Ports
Power over Ethernet
Industrial Case and Installation
| Hardware Specifications | |
|---|---|
| Copper Ports | 4-pair 10/100/1000/2500BASE-T RJ45 Data input (Ports 1 to 4) Data + PoE output (Ports 1 to 4) |
| Connector | Removable 6-pin terminal block Pins 1 and 2 for Power 1 Pins 5 and 6 for Power 2 Pins 3 and 4 for fault alarm |
| Data Rate | 10/100/1000/2500Mbps |
| Power Requirements | 48~54V DC, redundant power with reverse polarity protection |
| Power Consumption(Ethernet Full Loading) | System ON without loading 48V DC: 1.92 watts/6.6BTU 54V DC: 2.16 watts/7.4BTU System ON without loading 12V DC: 2.52 watts/8.6BTU 24V DC: 3.6 watts/12.3BTU 48V DC: 3.36 watts/11.5BTU 54V DC: 3.24 watts/11.1BTU |
| DIP Switch | Per PoE port OFF: BT– 802.3bt PoE++ 95W PoE output ON: Legacy - 60w Ultra PoE output |
| Dimensions | 50 x 87.8 x 135 mm (W x D x H) |
| Weight | 544g |
| Enclosure | IP30 metal case |
| Installation | DIN-rail kit and wall-mount kit |
| LED Indicator | System: Power 1 (Green) Power 2 (Green) Alarm (Red) PoE Usage: 80W/160W/240W (Amber) 802.3bt PoE++ Port: PoE-in-use x 1 (Amber) |
| ESD Protection | 6KV |
| Surge Protection | 6KV |
| Network Cable | Twisted-pair cable up to 100 meters (328ft) 10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6 100BASE-TX: 4-pair UTP Cat. 5, 5e, 6 1000BASE-T: 4-pair UTP Cat. 5e, 6 |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3bt PoE++, 4-pair type 4 PSE Backward compatible with IEEE 802.3at PoE+ PSE |
| PoE Power Supply Type | 802.3bt PoE++/Legacy End-span + Mid-span 802.3at PoE+ End-span/Mid-span |
| Power Pin Assignment | Pair 1 End-span: 1/2(-), 3/6(+) Pair 2 Mid-span: 4/5(+), 7/8(-) 802.3bt/Legacy: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Power Output | Max. 95 watts to 802.3bt PoE++ PD Max. 60 watts to Legacy PD Max. 36 watts to 802.3at PoE+ PD |
| PoE Power Budget (max.) | 120W@48V DC input 240W@52V-54V DC input |
| Number of devices that can be powered | 4 |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus |
| Environment | |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 16.08.2024 | 2.0 | IPOE-470-12V |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 16.08.2024 | 2.1 | Release for hardware version 2.0. |
|
| Дата | Версия | Описание | Скачать |
|---|---|---|---|
| 27.11.2024 | 2.0 | Release for hardware version 2.0. |
|
| 27.11.2024 | 2.0 | [Release for hardware version 2.0.] Declaration for FCC. |
|
| Информация для заказа | |
|---|---|
IPOE-470 | Industrial 4-port 10/100/1000/2500T 802.3bt PoE++ Injector Hub |
