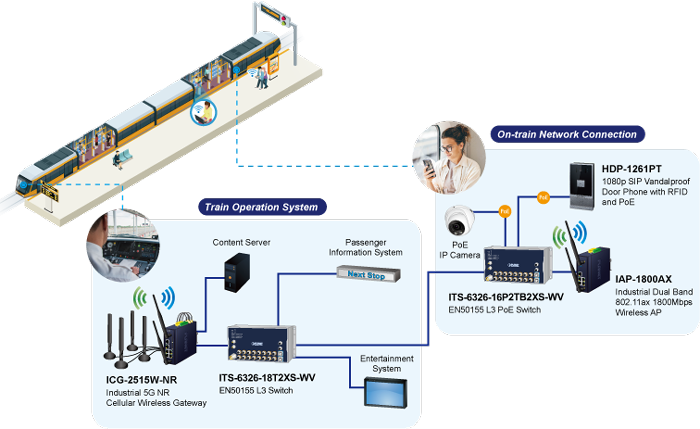

Усовершенствованный управляемый PoE-коммутатор уровня 3 для железнодорожного транспорта и суровых условий эксплуатации

Серия промышленных управляемых коммутаторов PLANET ITS-6326, оснащенная PoE, разъемом 10G M12 и Q-ODC (четырехканальным оптическим прямым подключением), специально разработана для железнодорожных систем. Соответствуя стандартам EN50155, EN45545-2 и IEC 61373, она предлагает надежные функции, разработанные для работы в сложных условиях. Эта серия поддерживает управление двойным стеком для IPv6 и IPv4, включает встроенную динамическую маршрутизацию OSPFv2 уровня 3 и работает на высокопроизводительном гигабитном коммутационном модуле уровня 2/уровня 4.

Эта серия обладает широкими функциональными возможностями, что делает её идеальной как для железнодорожного транспорта, так и для тяжёлой промышленности. Оснащённая разъёмами M12 X-code и Q-ODC для каждого порта, она обеспечивает надёжную и стабильную работу. Благодаря возможности бесперебойной работы при экстремальных температурах от -40 до 70°C, она отличается исключительной адаптивностью, долговечностью и бесшумной работой, что делает её подходящей для самых суровых промышленных условий.

Кроме того, эта серия доступна в трёх различных моделях, как показано в таблице ниже. Такое разнообразие предоставляет пользователям возможность выбрать модель, которая наилучшим образом соответствует их конкретным потребностям.

Высокопроизводительная сеть Ethernet 10 Гбит/с

Некоторые модели серии ITS-6326 включают два порта 10G M12 и два слота Q-ODC, разработанные на основе высокопроизводительной коммутационной архитектуры, обеспечивающей неблокирующую коммутационную матрицу и пропускную способность на скорости канала до 112 Гбит/с. Эта надежная возможность эффективно упрощает модернизацию локальных сетей для удовлетворения растущих потребностей в пропускной способности.

Каждый порт 10G M12 поддерживает четыре скорости передачи данных: 1GBASE-T, 2.5GBASE-T, 5GBASE-T и 10GBASE-T, предоставляя администраторам возможность выбора подходящей скорости для эффективного расширения сети. Кроме того, слоты 10G Q-ODC предназначены исключительно для одномодовых волоконно-оптических трансиверов 10GBASE-SR/LR. Разработанное для надежной работы в сложных условиях, это решение идеально подходит для использования на железнодорожных линиях и вдоль путей, а также в транспортных средствах и других сложных промышленных средах.

Мощные PoE-устройства для систем безопасности и общественного пользования

Поскольку вся система имеет общий бюджет PoE в 100 Вт, эта серия разработана специально для удовлетворения растущего спроса на более энергоемкие сетевые устройства (PD), такие как многоканальные (802.11a/b/g/n) точки доступа беспроводной локальной сети, PTZ-камеры (с функцией панорамирования, наклона и масштабирования) и другие сетевые устройства с поддержкой PoE.

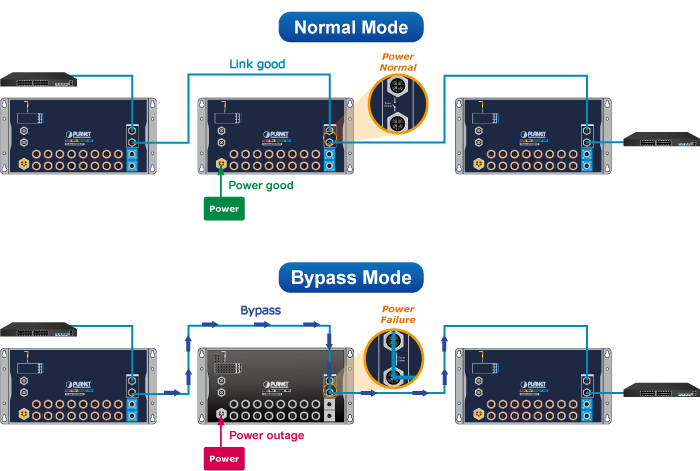

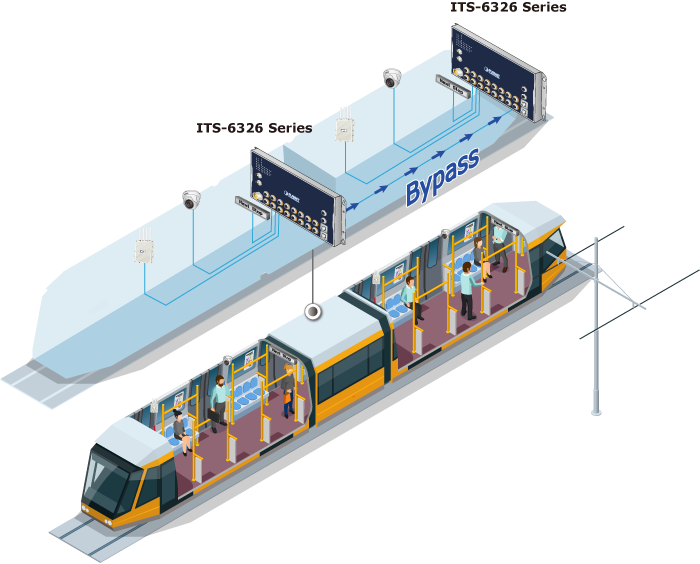

Дополнительное обходное реле предотвращает сбой соединения при отключении питания

Обходное реле предназначено для переключения неисправного коммутатора на следующий исправный коммутатор, чтобы предотвратить отключение питания сети. Некоторые модели этой серии поддерживают функцию обходного реле на паре 10-гигабитных портов. Когда коммутатор работает в обычном режиме, 10-гигабитные порты работают как остальные порты, обрабатывая и пересылая пакеты Ethernet. В случае отключения питания порты обходного реле обеспечивают бесперебойную передачу сетевого трафика. После восстановления питания и полной загрузки коммутатора система может вернуться в нормальный режим, предотвращая дальнейшие сбои в сети.

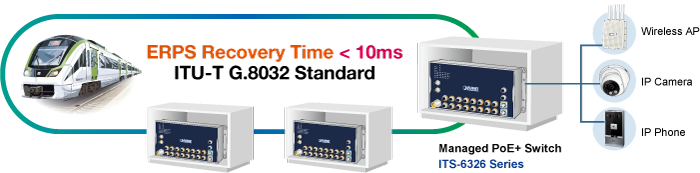

Резервное кольцо, быстрое восстановление для критически важных сетевых приложений

Серия ITS-6326 поддерживает технологию резервного кольца и обладает надежными возможностями быстрого самовосстановления для предотвращения сбоев и внешних вторжений. Она включает в себя передовую технологию ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), протокол Spanning Tree Protocol (802.1s MSTP) и двойной вход питания в сеть промышленной автоматизации для повышения надежности и времени безотказной работы системы в суровых заводских условиях. В простой кольцевой сети время восстановления канала передачи данных может составлять всего 10 мс.

Решение для кибербезопасности сети, минимизирующее риски

Поддержка маршрутизации уровня 3

Серия ITS-6326 позволяет администраторам повысить эффективность сети за счет ручной настройки статической маршрутизации IPv4/IPv6 VLAN уровня 3 или автоматической настройки RIP (протокол маршрутной информации) и OSPF (Open Shortest Path First). RIP использует количество переходов в качестве метрики маршрутизации и предотвращает петли маршрутизации, ограничивая количество разрешенных переходов на пути от источника к пункту назначения. OSPF, динамический протокол внутренней маршрутизации для автономных систем, работает на основе информации о состоянии каналов. Он создает базу данных состояния каналов путем обмена данными о состоянии каналов между коммутаторами уровня 3 и применяет алгоритм Shortest Path First для генерации таблицы маршрутизации из этой базы данных.

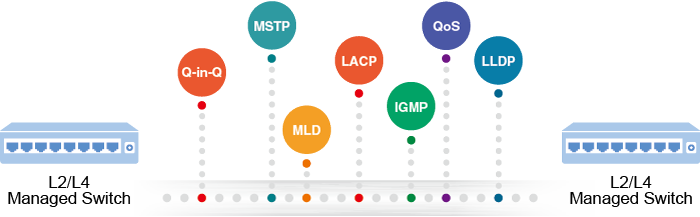

Надежные функции уровня 2

Коммутаторы серии ITS-6326 могут быть запрограммированы для расширенных функций управления, таких как динамическое агрегирование портов, VLAN 802.1Q и Q-in-Q VLAN, протокол Multiple Spanning Tree (MSTP), защита от петель и BPDU, IGMP snooping и MLD snooping. Благодаря агрегированию каналов, серия ITS-6326 позволяет работать в режиме высокоскоростного транка, объединяющего несколько портов, а также поддерживает отказоустойчивость. Кроме того, протокол обнаружения канального уровня (LLDP) — это протокол уровня 2, помогающий обнаруживать основную информацию о соседних устройствах в локальном широковещательном домене.

Удобные интерфейсы управления

Для эффективного управления данная серия оснащена консольным, веб- и SNMP-интерфейсами управления.

• Благодаря встроенному веб-интерфейсу управления, коммутаторы серии ITS-6326 предлагают простой в использовании, платформенно-независимый способ управления и настройки.
• Для текстового управления доступ к коммутаторам можно получить через Telnet и консольный порт.
• Для стандартного программного обеспечения мониторинга и управления предлагается соединение SNMPv3, которое шифрует содержимое пакетов в каждом сеансе для безопасного удаленного управления.

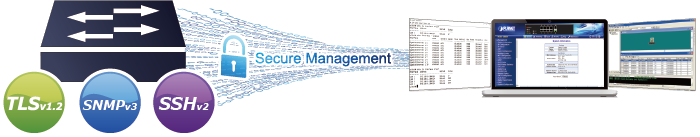

Кроме того, устройства серии ITS-6326 PoE обеспечивают безопасное удаленное управление благодаря поддержке соединений SSHv2, TLSv1.2 и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе.

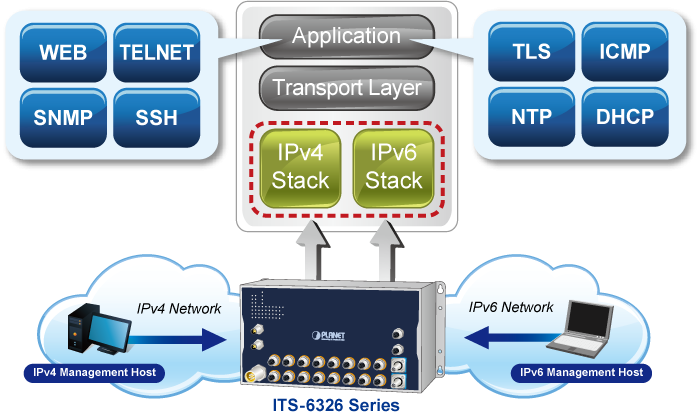

Управление двойным стеком IPv6/IPv4

Поддерживая протоколы IPv6 и IPv4, серия ITS-6326 помогает малым и средним предприятиям перейти в эру IPv6 с минимальными инвестициями, поскольку при создании периферийной сети IPv6 FTTx не требуется замена или модернизация сетевого оборудования.

Мощная защита

Предлагая комплексные функции списков контроля доступа (ACL) уровней 2–4 для обеспечения безопасности на периферии сети, система может ограничивать доступ к сети, отклоняя пакеты на основе исходных и целевых IP-адресов, портов TCP/UDP или предопределенных типичных сетевых приложений. Механизм защиты также включает аутентификацию пользователей и устройств на основе портов 802.1x и MAC-адресов. Функция частных VLAN предотвращает обмен данными между периферийными портами, обеспечивая конфиденциальность пользователей. Теперь сетевые администраторы могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени и усилий, чем раньше.

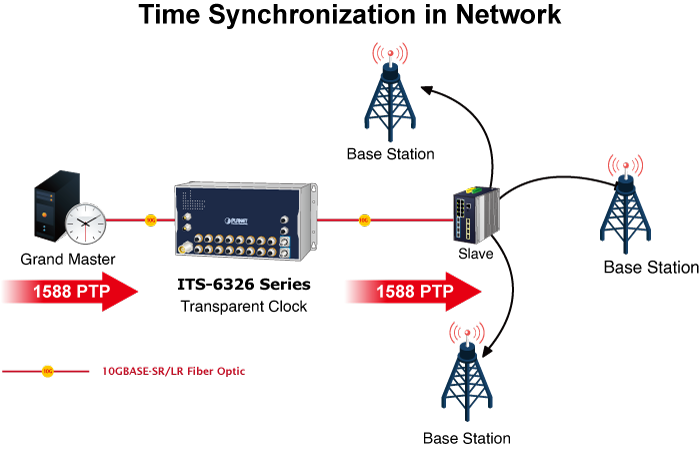

Протокол синхронизации времени 1588 для промышленных вычислительных сетей

Серия ITS-6326 идеально подходит для телекоммуникационных и операторских Ethernet-приложений, поддерживая решения для предоставления услуг MEF и синхронизации по пакетам данных в соответствии со стандартами IEEE 1588 и синхронным Ethernet.

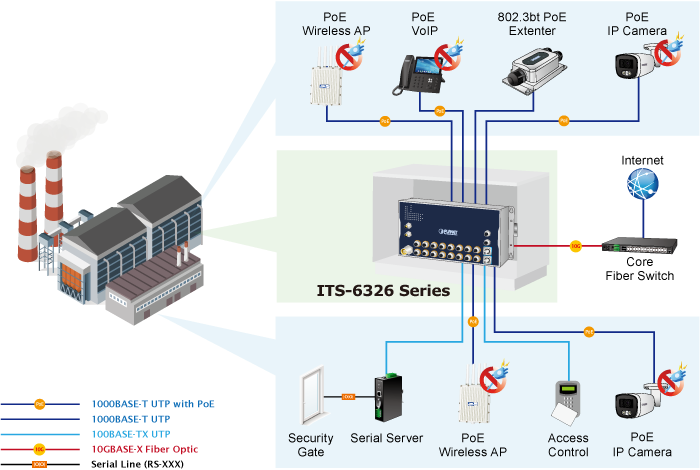

Modbus TCP обеспечивает гибкие сетевые возможности для автоматизации производства

Благодаря поддержке протокола Modbus TCP/IP, коммутаторы серии ITS-6326 легко интегрируются с системами SCADA, HMI и другими системами сбора данных на производственных площадках. Это позволяет администраторам удаленно отслеживать рабочую информацию, информацию о портах и ​​состояние связи промышленного коммутатора Ethernet, что обеспечивает улучшенный мониторинг и техническое обслуживание всего предприятия.

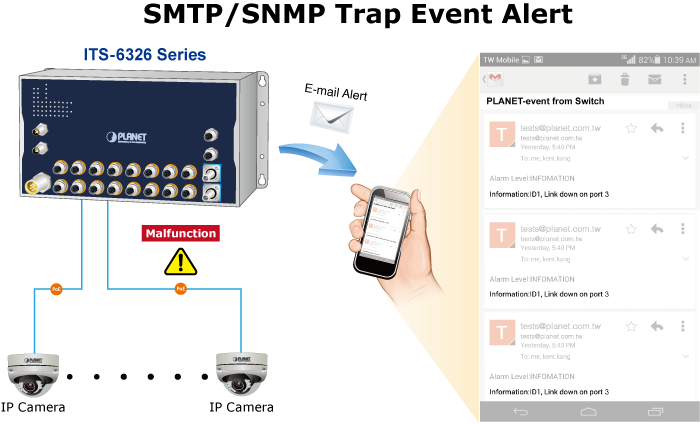

Оповещение о событиях SMTP/SNMP Trap

Серия ITS-6326 предоставляет функцию оповещения о событиях, помогающую диагностировать неисправность устройства, вызванную разрывом сетевого соединения или перезагрузкой.

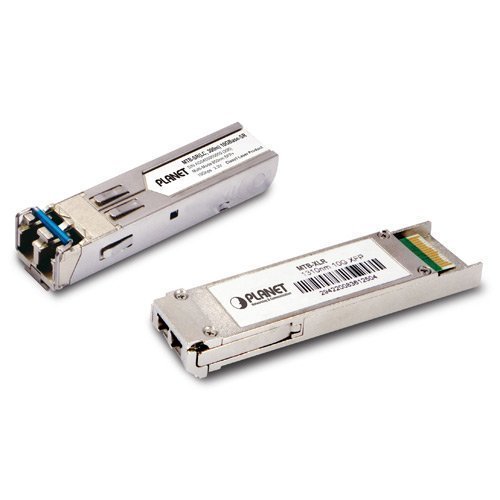

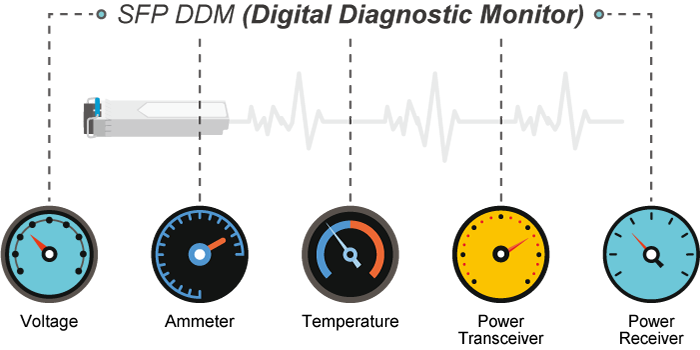

Интеллектуальный механизм диагностики SFP

Серия ITS-6326 поддерживает функцию SFP-DDM (цифровой диагностический монитор), которая значительно упрощает сетевому администратору мониторинг параметров трансиверов SFP+ в режиме реального времени, таких как выходная мощность оптического сигнала, входная мощность оптического сигнала, температура, ток смещения лазера и напряжение питания трансивера.

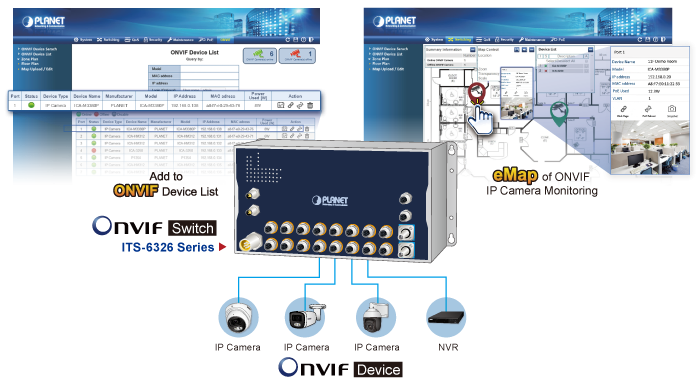

Удобные и интеллектуальные ONVIF-устройства с функцией обнаружения

Компания PLANET разработала новую замечательную функцию — поддержку ONVIF, специально предназначенную для работы с IP-системами видеонаблюдения. С помощью графического интерфейса пользователя (GUI) коммутаторов серии ITS-6326 клиентам достаточно одного щелчка, чтобы найти и отобразить все ONVIF-устройства через сетевое приложение. Кроме того, клиенты могут загружать изображения помещений на коммутаторы, что упрощает планирование и проверку развертывания систем видеонаблюдения и других устройств. Более того, клиенты могут получать информацию о работе системы видеонаблюдения в режиме реального времени, а также отслеживать ее онлайн/офлайн состояние; перезагрузка PoE может контролироваться через графический интерфейс пользователя.

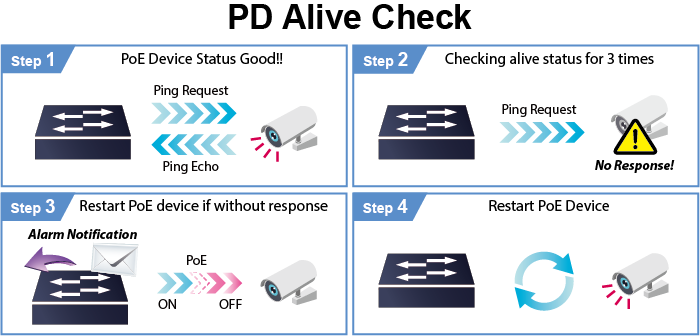

Интеллектуальная проверка работоспособности подключенных устройств

Серия ITS-6326 может быть настроена на мониторинг состояния подключенных устройств (PD) в режиме реального времени с помощью команды ping. Как только устройство перестанет работать и отвечать, серия ITS-6326 возобновит подачу питания на порт PoE и вернет устройство в рабочее состояние. Это значительно повысит надежность сети за счет перезагрузки источника питания устройства PoE и снизит нагрузку на администратора.

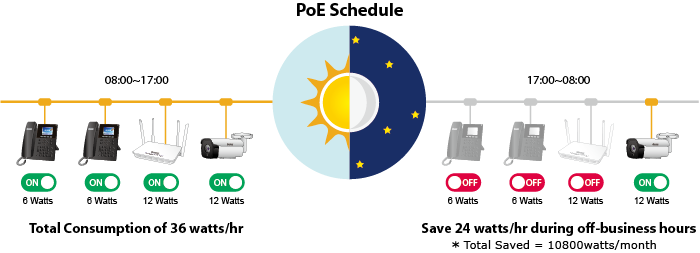

Функция планирования питания PoE для экономии энергии

В ответ на глобальную тенденцию к энергосбережению и защите окружающей среды, серия ITS-6326 эффективно управляет электропитанием, обеспечивая при этом высокую мощность. Встроенная функция «планирование питания PoE» позволяет пользователям включать или отключать подачу питания PoE для каждого порта в заданные временные интервалы. Эта функция особенно полезна для малых и средних предприятий (МСП) и крупных компаний, помогая им экономить энергию и средства. Серия ITS-6326 позволяет каждой подключенной IP-камере PoE или беспроводной точке доступа PoE перезагружаться в назначенное время каждую неделю. Эта функция помогает минимизировать риск сбоев, вызванных переполнением буфера в IP-камерах или точках доступа.

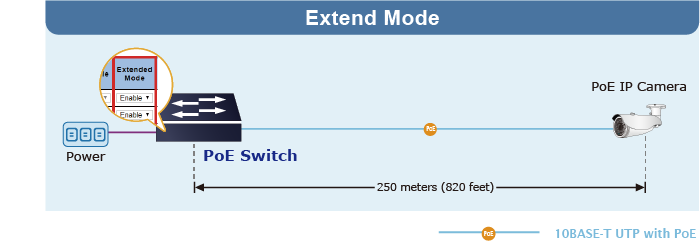

Расширение дальности передачи данных по стандарту 802.3at PoE+ и Ethernet

В режиме работы «Расширение» устройства серии ITS-6326 работают на уровне каждого порта со скоростью 10 Мбит/с в дуплексном режиме, а также поддерживают выходную мощность PoE 20 Вт на расстоянии до 250 метров, эффективно превышая стандартное ограничение в 100 метров для кабелей Ethernet UTP. Эта инновационная функция предлагает дополнительное решение для увеличения дальности передачи данных по стандарту 802.3at PoE, тем самым снижая затраты на прокладку кабелей Ethernet.

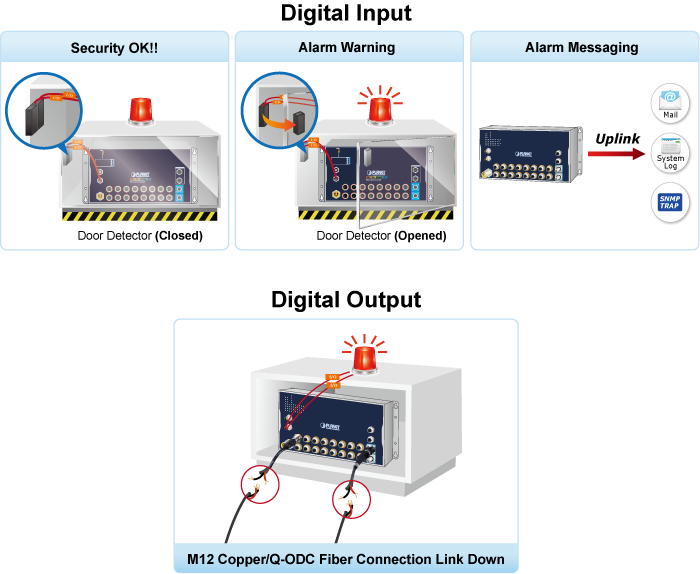

Цифровой вход и цифровой выход для внешней сигнализации

Эта внешняя система сигнализации позволяет пользователям использовать цифровой вход для мониторинга и регистрации состояния внешних устройств, таких как датчики вскрытия дверей, и отправки оповещений о событиях администраторам. Цифровой выход может использоваться для оповещения администраторов о любых изменениях состояния соединения, будь то разрыв или восстановление соединения, на порту серии ITS-6326.

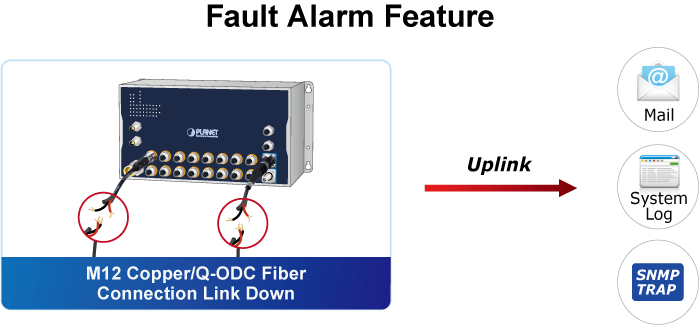

Эффективное оповещение о неисправностях для лучшей защиты

Серия ITS-6326 включает функцию оповещения о неисправностях, которая оперативно оповещает пользователей о любых проблемах с коммутаторами. Эта ценная функция избавляет пользователей от необходимости тратить время на выявление проблемы, что приводит к значительной экономии времени и человеческих ресурсов.

PLANET CloudNMS – Облачное универсальное управление сетью

Платформа CloudNMS и мобильное приложение PLANET позволяют ИТ-специалистам удаленно управлять всеми сетевыми устройствами и устройствами с питанием от сети (PD) в режиме реального времени. Разработанная для предприятий и отраслей, CloudNMS минимизирует необходимость выездного устранения неполадок, обеспечивая централизованный мониторинг, обнаружение неисправностей и мгновенные оповещения.

С CloudNMS предприятия могут более эффективно, безопасно и интеллектуально управлять различными сетевыми развертываниями — и все это с помощью единой облачной платформы.
